Hydroerosives Schleifen HE-Schleifanlage & Lader

h

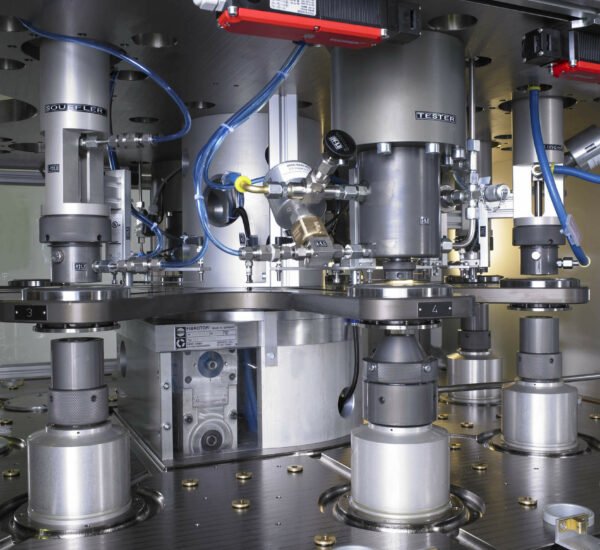

Did automatische HE-Schleifanlage & Lader dient zur Durchflusskalibrierung von Hochdruckeinspritzkomponenten. Basierend auf einem Rundtischkonzept durchlaufen die Werkstücke verschiedene Prozesse in aufeinanderfolgenden Stationen:
Vormessen, HE-Schleifen, Ausblasen 1, Spülen, Nachmessen, Ausblasen 2.

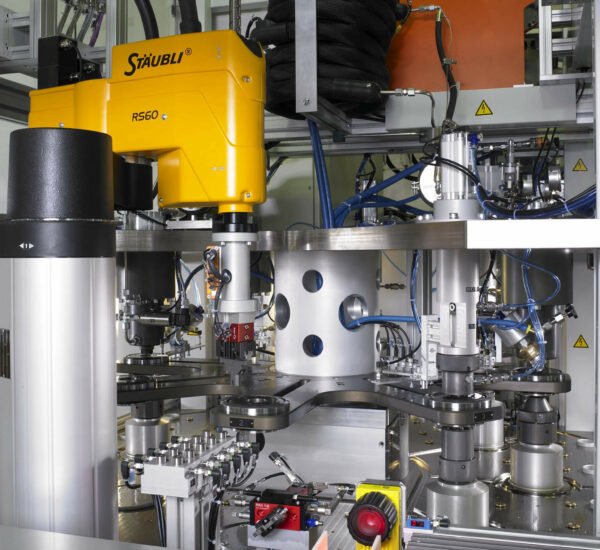

Beim HE-Schleifprozess wird ein abrasives Fluid unter hohem Druck durch die Werkstückbohrungen gepumpt, um Bohrungsverschneidungen zu verrunden. Der Durchfluss wird dabei, je nach Anwendung um 8% – 50% erhöht. Der Schleifprozess wird gestoppt, sobald der korrelierte Solldurchflusswert erreicht ist. Das Be- und Entladen des Moduls erfolgt automatisch durch einen 3-Achsroboter, der die Werkstücke aus Paletten greift und in den Rundtisch einlegt.
Zur sicheren Teileerkennung und zur lückenlosen Datenrückverfolgbarkeit wird der Dot-Code auf den Werkstücken mittels einer Kamera eingelesen.
Das Modul verfügt über ein schwenkbares Bedienpult mit einer komfortablen Bedienoberfläche. Ablaufende Prozesse und deren Ergebnisse werden anschaulich visualisiert. Bei geänderten Bearbeitungs- und Prüfanforderungen ist ein schnelles Anpassen der Parameter problemlos möglich.



Highlights

  • Schnell wechselbare Werkstückaufnahmen
  • Einzeln an-/abwählbare Prozessschritte
  • 3-Achsroboter mit Palettenbandsystem
  • Verknüpfung der Ergebnisdateien mit Werkstück DMC
  • Modularer Aufbau der Stationen
  • Platzsparender Rundtischaufbau
  • Mit einer Prozessfähigkeit von Cpk ≥ 1,67 werden die Durchflusstoleranzen (bei Diesel-Düsenkörpern) nach dem HE-Prozess auf +/- 0,75% reduziert
  • HE-Schleifen und Durchflussprüfen mit Gegendruck ist möglich

Technische Daten

  • Taktzeit: ca. 27s bei Diesel-Düsenkörpern
  • Schleifdruck: max. 120 bar
  • Schleifdurchfluss: max. 3000 ml/min
  • Spülhydraulik: max. 10 bar (optional bis 150 bar)
  • Prüfhydraulik: max. 140 bar
