压力传感器在校准系统上进行校准。
传感器通过传送系统送入校准系统,用于校准客户工件载体上的压力传感器。
线性轴拾取工件并将其放置在缓冲器中,然后由龙门传送处理系统拾取压力传感器并传送到室温链式输送机。
处理系统将元件输送到校准站。在校准站中,流程顺序由客户提供的测试设备控制。在校准过程中,Sonplas 提供高压缩空气精度和稳定性。
室温校准后,龙门搬运系统将传感器放在烤箱的链式输送机上。在这里,每个不同的温度区域都有另一个校准站,其过程顺序反过来由客户的测试设备控制。
温度校准完成后,压力传感器在回程运输过程中被主动冷却,然后龙门搬运系统将压力传感器放入缓冲器中,再由另一个线性轴从缓冲器中取出,放回压力传感器校准系统中的客户工件托架上。

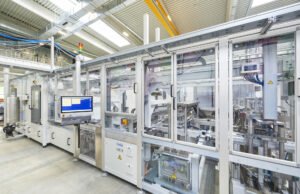

Calibration line pressure sensor校准系统压力传感器
亮点特色
- 将工件送入客户工件架
- 通过带 2 倍抓手的线性轴将工件传送至 20 倍缓冲站
- 通过带 20 倍抓手系统的龙门传送装置传送工件
- 在室温和高达 120 °C 的烘箱中进行校准
- 在烘箱中通过链式输送机在吊篮中运送工件载体
- 所有工件载体均具有工件扭转保护功能
- 同时校准 20 个传感器
- 校准过程可由客户控制
- 多个温区的校准站(从室温到 100°C 以上)。
- 可将单个传感器排除在测试/校准之外
- 与客户的测量数据采集系统连接
- 密封喷嘴采用特殊涂层,密封性高
- 通过特殊控制装置降低焦耳-汤姆森效应
- 通过杠杆原理调节密封力
- 快速压力控制
技术参数
- 校准过程中压力稳定性高 < 50mbar
- 压力精度高 <= ±1 巴
- 快速升压 < 2 秒
- 高温稳定性 < 2 °C
- DMC 读数 < 50 毫秒
- 高达 500 巴的气压校准
- 与测试设备进行 TCP/IP 通信
