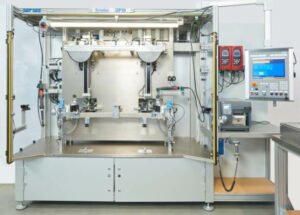

侧翻保护系统的装配线分为预装配和主装配。
预装配用于驱动装置的装配和测试,由四个手动工作站组成,采用手动装载和全自动测试。
主装配也设计为手动工作站,具有手动装配和全自动测试功能。
各种附加部件的安装借助一个受监控的电动螺丝刀系统。在将附加部件拧在一起之前,要检查其装配是否正确。
在全自动测试过程中,对支架的以下特性值进行测试:
- 释放元件的阻力
- 卸扣在缩回和伸出状态下的高度
- 拉伸曲线和最大拉伸力。
用测试台提供的标签打印机打印出清晰可辨的标签,并贴在卸扣上。
亮点特色
- 在 Windows 10 操作系统下使用方便的定制操作软件
- 触摸屏操作
- 用于存储数据和结果的类型规格和分析选项的服务器
- 特性曲线图
- 非接触式激光三角测量位移系统
- 集成力和扭矩传感器
- 带模拟输入模块(16 位 A/D 分辨率)的数据采集系统
技术参数
位移编码器
- 测量范围:500 毫米
- 线性度: +/- 0.08 %(测量范围)
- 分辨率:30 微米
- 测量速率: 2.5 kHz
测力
- 力传感器:DMS 传感器(精度等级 0.5)
- 拉伸力:1 kN (OP50)
- 压入力:2 kN (OP10.2)
- 压入力:1 kN (OP20)
- 扭矩传感器:20 牛米
- 电源: 400 伏,50 赫兹
- 压缩空气: 最小 5.5 巴
