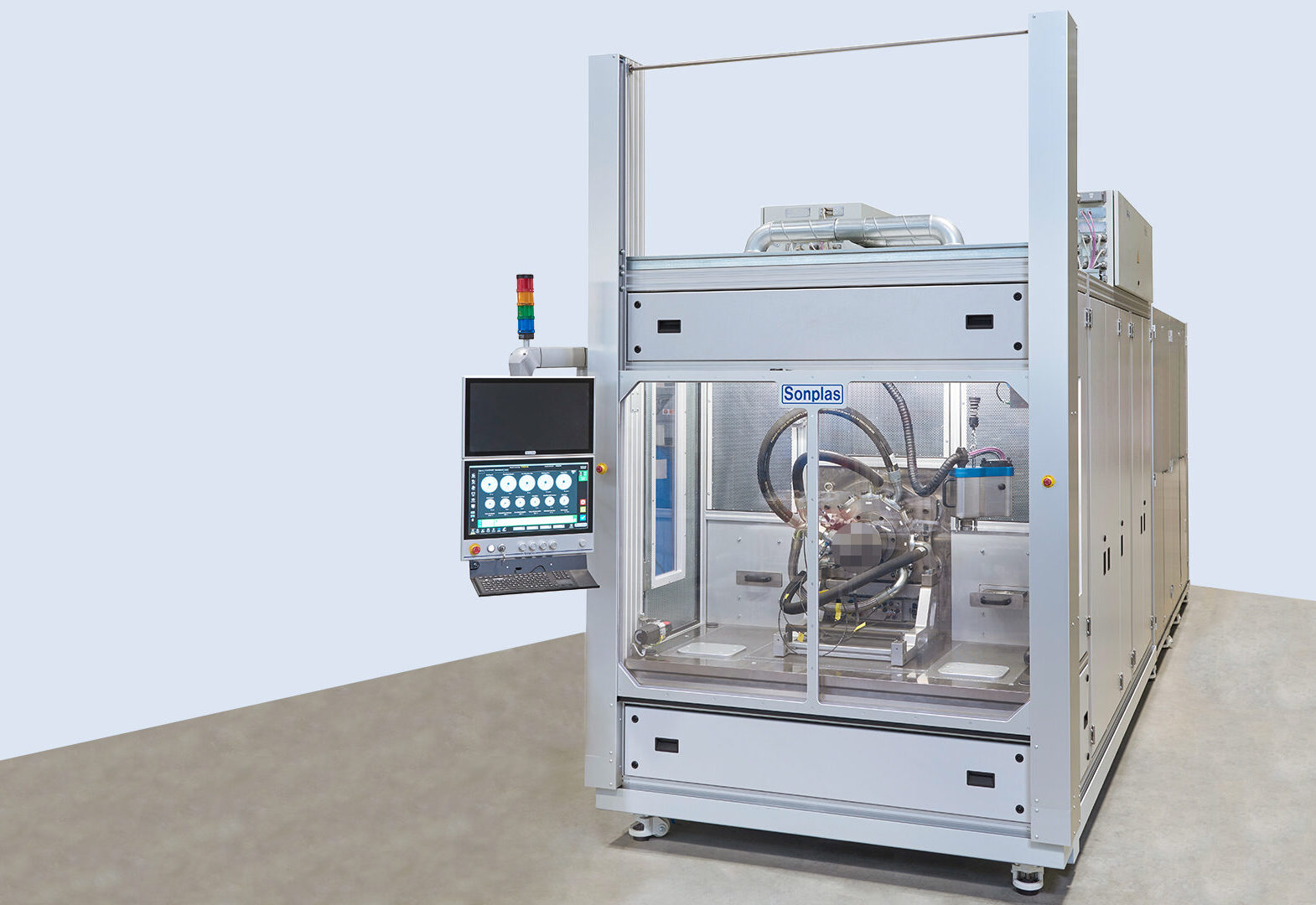

Prüfstand für Main Fuel Pumps
Der Prüfstand für Main Fuel Pumps dient zur hydraulischen Prüfung von kundenspezifischen Kraftstoffpumpen (Main Fuel Pumps) bei variablen Test- und Umgebungsbedingungen. Gemessen werden Durchfluss, Leckagen und PRV-Einstellung. Die Prüfungen werden nach kundenspezifischen Vorgabedokumenten durchgeführt.
Zugelassene Pumpentypen:…
Highlights
- Universeller Prüfkreis zur flexiblen Prüfung von verschiedenen Pumpentypen
- Automatische PRV Einstellung
- Typspezifische Wechselpaletten mit RFID-Tags und Transportwagen
- Patch-Filter
- Schallschutzmaßnahmen
- Präzise Druck- und Durchflussregelung
Galerie Slider überspringen

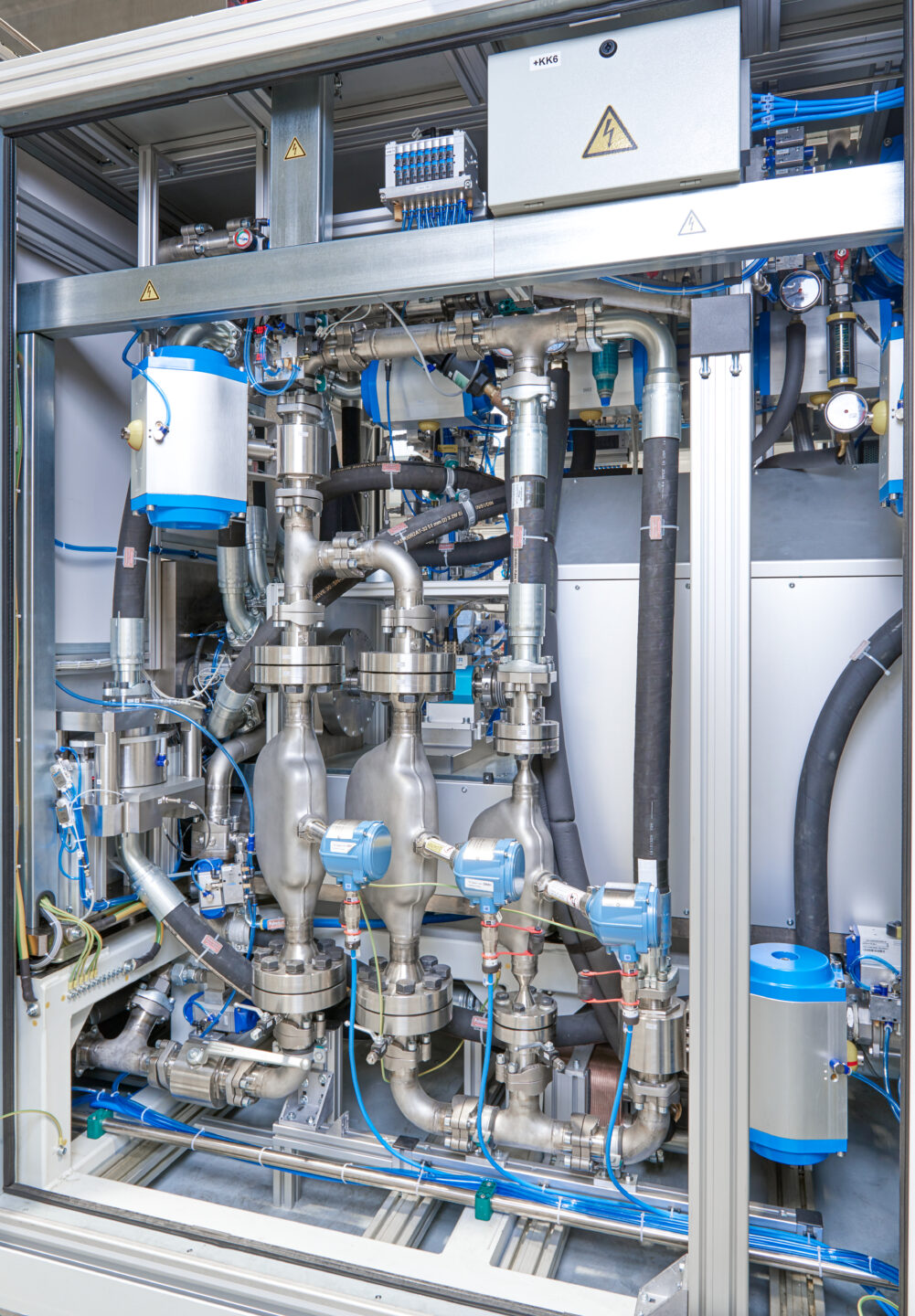

Links: Prüfkreis
Rechts: Werkstückträger
Technische Daten
- Prüfdruck: 210 bar / 3000 PSI
- Durchfluss: 650 l/min / 170 gal/min
- Drehzahl: 9000 U/min
- Drehmoment: 500 Nm
- Antriebsleistung: 350 kW
- Prüföl: MIL-C-7024 Typ II
- Tankvolumen: 1800 l
- Druckregelgenauigkeit: +/- 2 PSI
- Temperaturbereich: 18-33 °C
- Temperaturregelung: +/- 0.5 K
- Leckagemessung: +/- 0.1 cc
Software
- Bedieneroberfläche im modernen und bedienerfreundlichen Design auf Basis von NI Labview
- Automatischer Prüfablauf mit NI Teststand
- Manueller Betrieb
- Testvorgabenverwaltung über Excel-Dateien
- Signalaufzeichnung analoger und digitaler Signale
- Verriegelungen und Überwachung der Pumpengrenzwerte zur Vermeidung von Prüflingsschäden (insb. Druck-Drehzahl Kennlinien)
- Automatische Drucksensorenkalibrierung
