Konventionelle Kraftstoffe

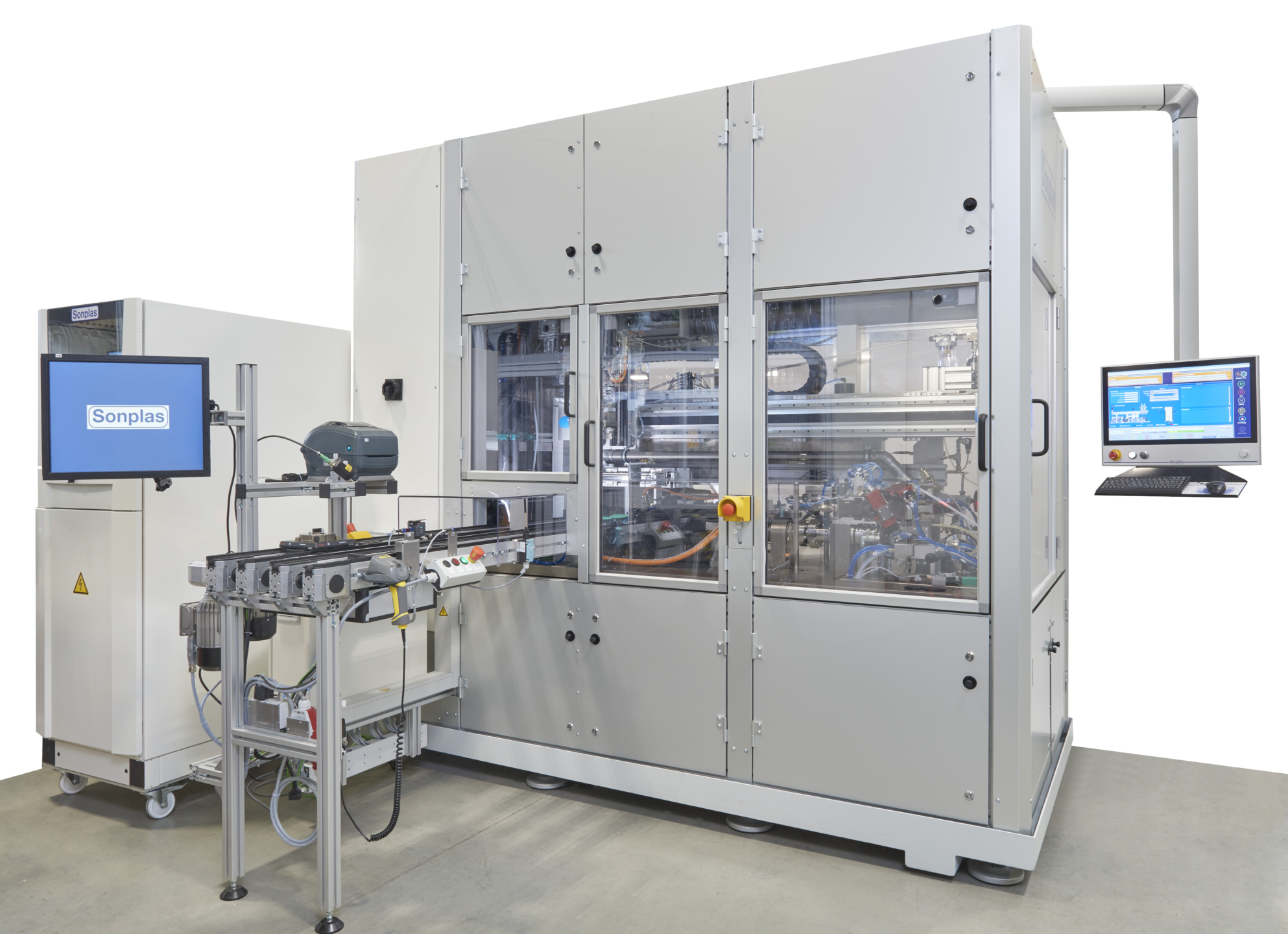

GDI Pumpen Prüfstand
Die Anlage dient zur vollautomatischen Prüfung von nocken-angetriebenen Hochdruck-Kraftstoffpumpen. Dabei simuliert der Prüfstand den mechanischen Antrieb sowie den Nieder- und Hochdruckkreis.
Die Prüflinge werden der Anlage per Bandsystem automatisch zugeführt. Innerhalb des Prüfstands transportiert ein Greifer-Handling…
Highlights
- Komfortable PC-Bedienoberfläche
- Wassergekühlter Servoantrieb mit präziser Drehzahlregelung
- Variable Stromsignalgenerierung zur Ansteuerung des Volumen-Regelventils des Prüflings via Sonplas
USD-Endstufe (universal-solenoid-driver) - Datenbankbasierte flexible Prüfplanvorgabe und Speicherung der Messergebnisse
- Sonplas Report-Tool für statistische Auswertungen und Export der Messwerte
- Automatisches Mitloggen und Speichern aller Prüfparameter und Messsignale, was eine nachträgliche Überprüfung der Auswertung und Ergebnisse ermöglicht
- Nachträgliche erneute Auswertung aller Testdaten bei Bedarf
Galerie Slider überspringen

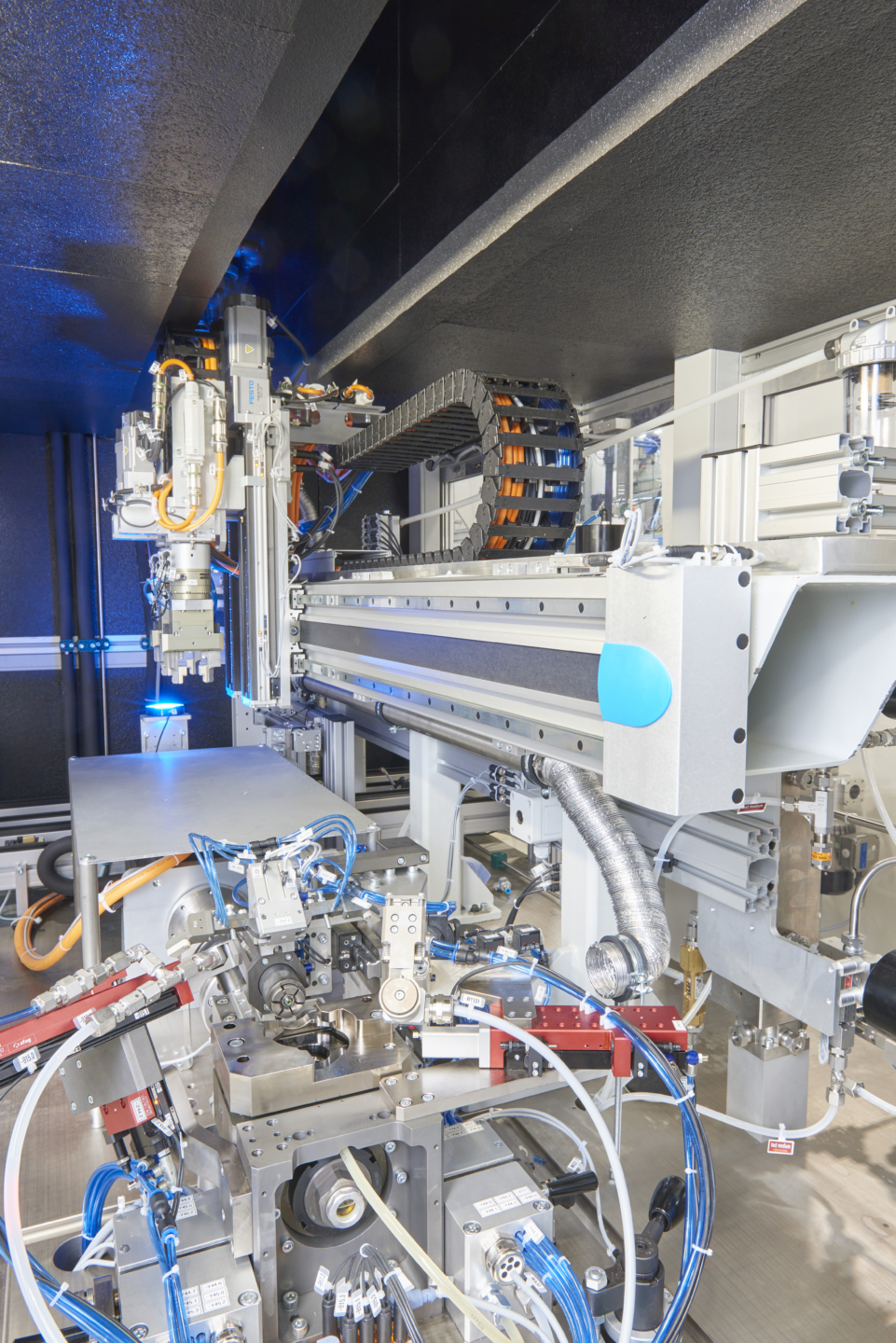

Links: Prüfstation und Greifer-Handling

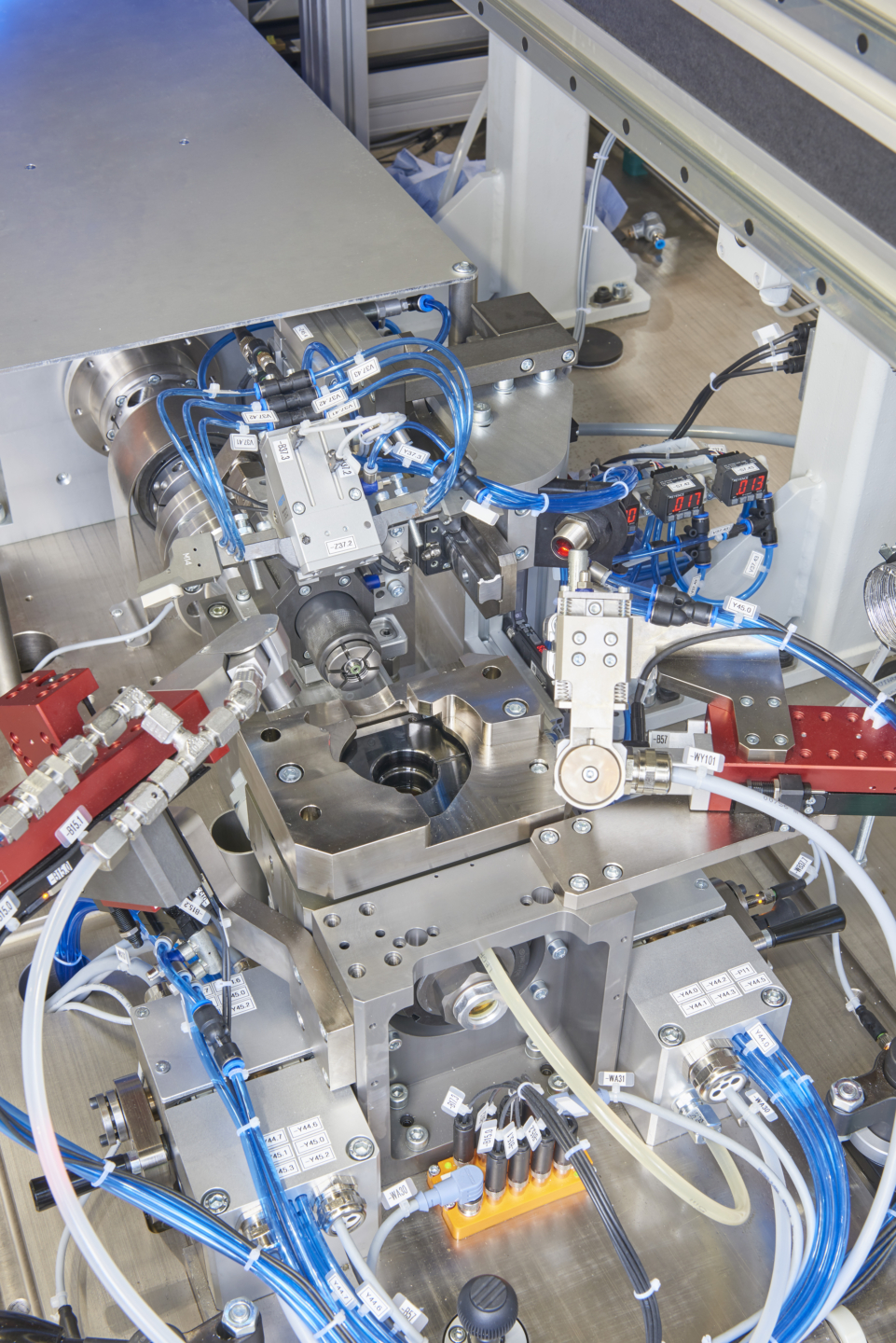

Rechts: Messstation mit Werkstückträger
Technische Daten
- Prüfmedium: Exxsol D60 / D100
- Niederdruckversorgung
Prüfling: 1 – 9 bar - Hochdruck Prüfling: 200 – 1200 bar
- Hochdruckerzeuger Prüfbank: 1.600 bar
- Druckluftversorgung: > 6 bar
- Spannungsversorgung: 3 ~ 400 V / 50 Hz (3P / N / PE)
- Kühlwasserversorgung: min. 20 l/min, < 17°C,> 2,5 bar
- Absaugung: 60 m³/h
- Zykluszeit: < 60 Sek./Teil
