Prüfstandsbau

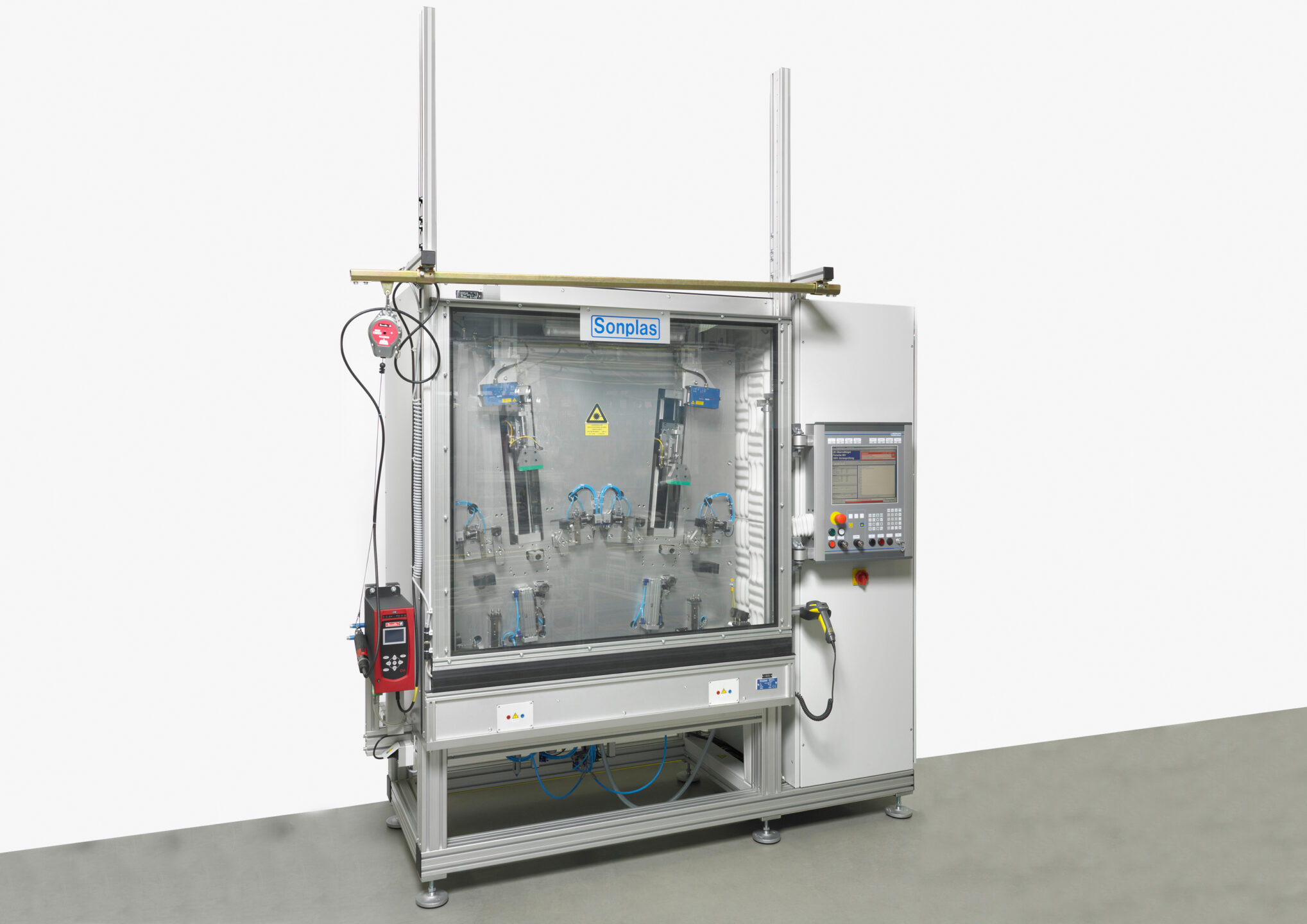

Funktionsprüfstand Überrollschutzsystem
Der Funktionsprüfstand Überrollschutzsystem dient der 100%-Serienprüfung von Doppelüberrollbügeln und ist als Handarbeitsplatz mit manueller Bestückung und vollautomatischer Prüfung ausgeführt.
Bei der Prüfung werden zum einen die korrekte Installation von Anbauteilen, zum anderen folgende charakteristische Kennwerte des…
Highlights
- Arbiträrnetzteile für frei programmierbare Spannungs- / Stromverläufe
- Multi-I/O-Karte mit 16-bit A/D-Auflösung
- Komfortable Windowsbedienoberfläche für Parametrierung und Ergebnisvisualisierung
- Grafische Darstellung charakteristischer Kurvenverläufe
Technische Daten
Wegmesssystem
- Messbereich: 500 [mm]
- Linearität: 0,08 % (d. Messbereichs )
- Auflösung: 30 µm
- Messrate: 2,5 kHz
Kraftmessungen
- Kraftaufnehmer: DMS Sensoren (Genauigkeitsklasse 0.5)
- Einfahrkraft: 1kN
- Entriegelungskraft: 0,2kN
- Auslösekraft: 1kN
- Stromversorgung: 400V, 50Hz
- Druckluft: min 5,5 bar
