Montageanlage Überrollschutzsystem
Die Montageanlage Überrollschutzsystem ist unterteilt in Vor- und Hauptmontage. Die Vormontage dient zur Montage und Prüfung der Antriebseinheit und besteht aus vier Handarbeitsplätzen mit manueller Bestückung und vollautomatischer Prüfung.
Die Hauptmontage ist ebenfalls als Handarbeitsplatz mit…
Highlights
- Komfortable, individuell angepasste Bedienersoftware unter Windows 10
- Touchscreen-Bedienung
- Server für Typvorgaben und Analysemöglichkeiten der gespeicherten Daten und Ergebnisse
- Grafische Darstellung charakteristischer Kurvenverläufe
- Berührungsloses Laser-Triangulations-Wegmesssystem
- Integrierte Kraft-und Drehmomentsensoren
- Datenerfassungssystem mit analogen Eingangsmodulen (16 bit A/D Auflösung)
Galerie Slider überspringen

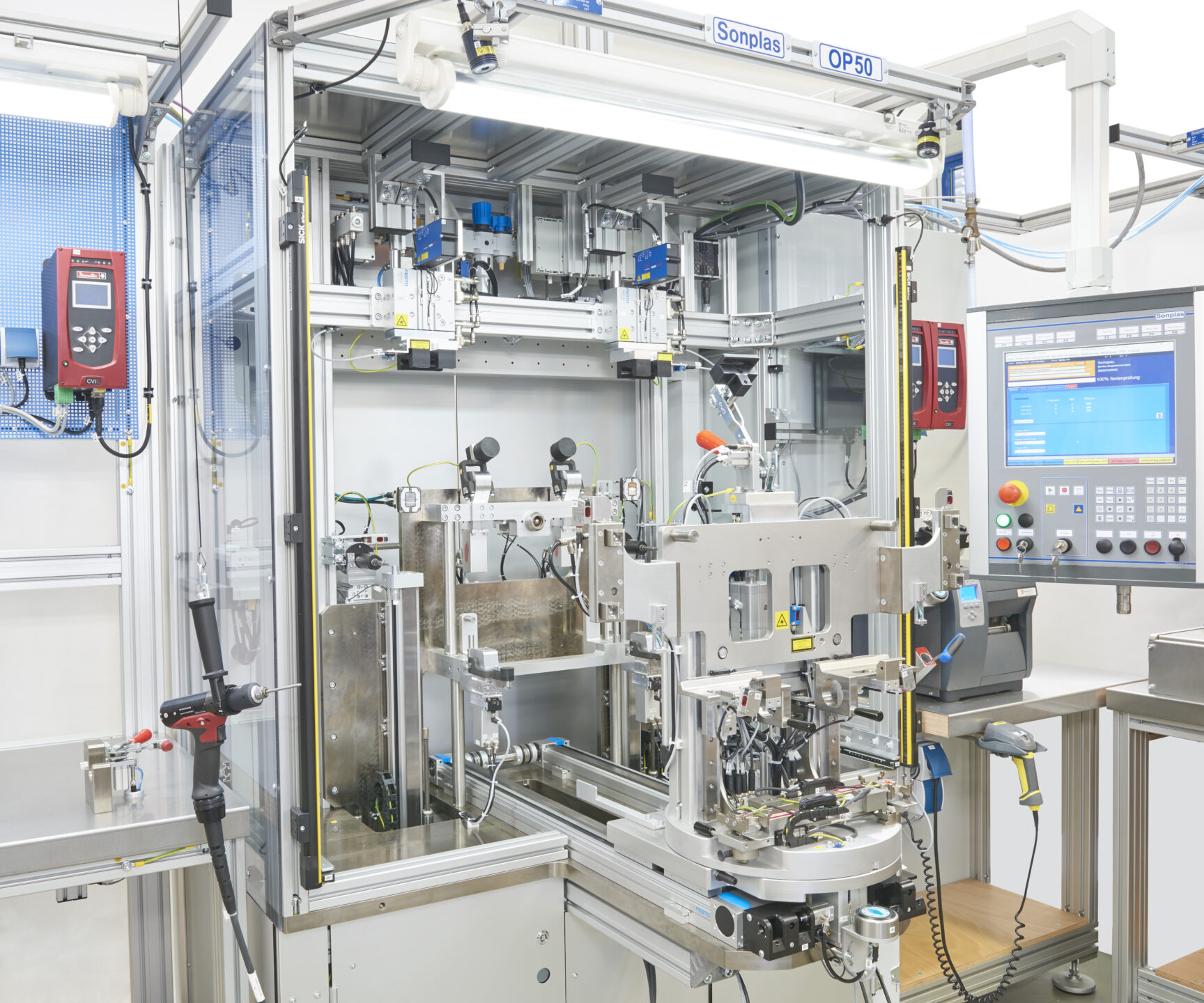

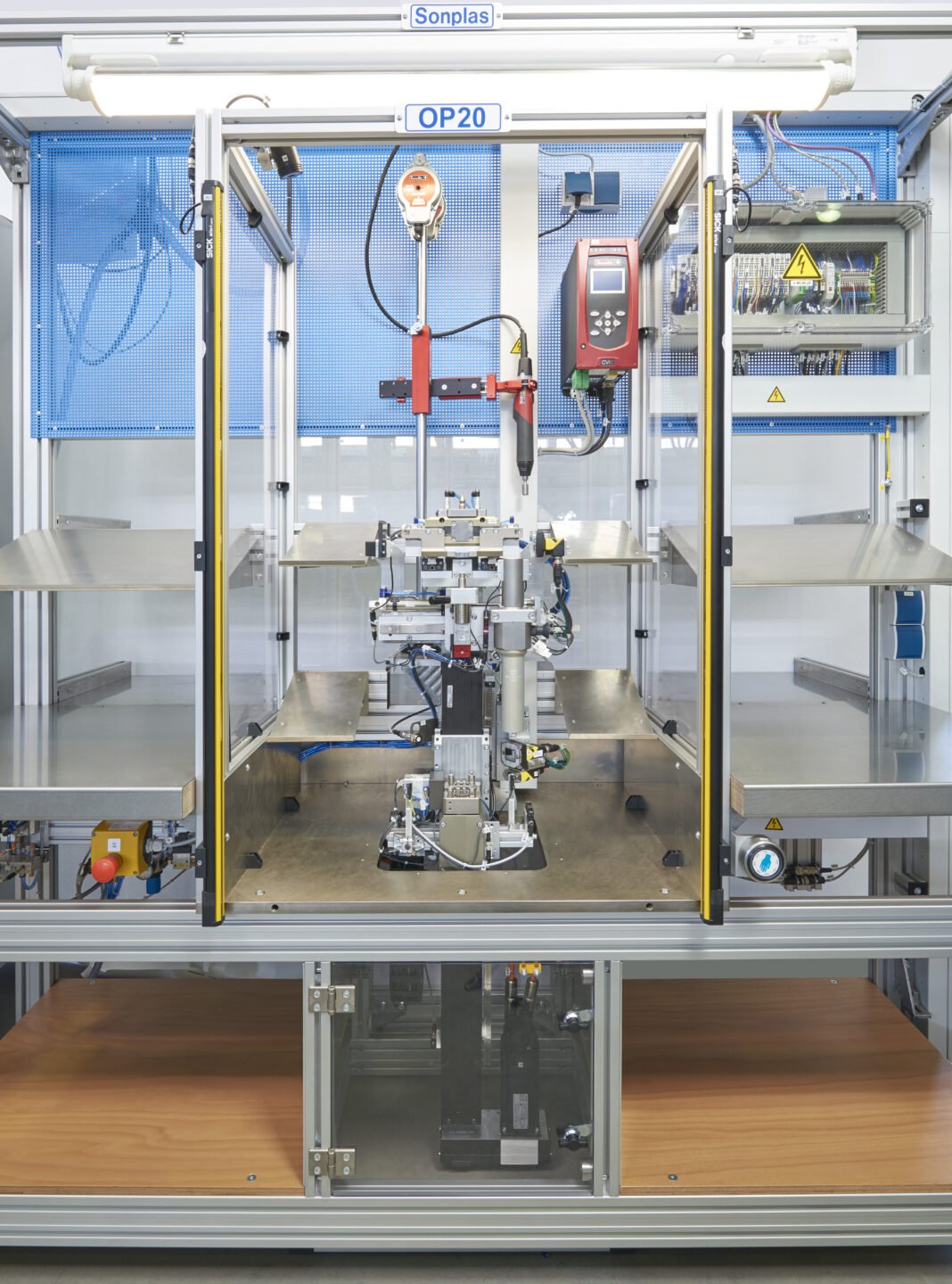

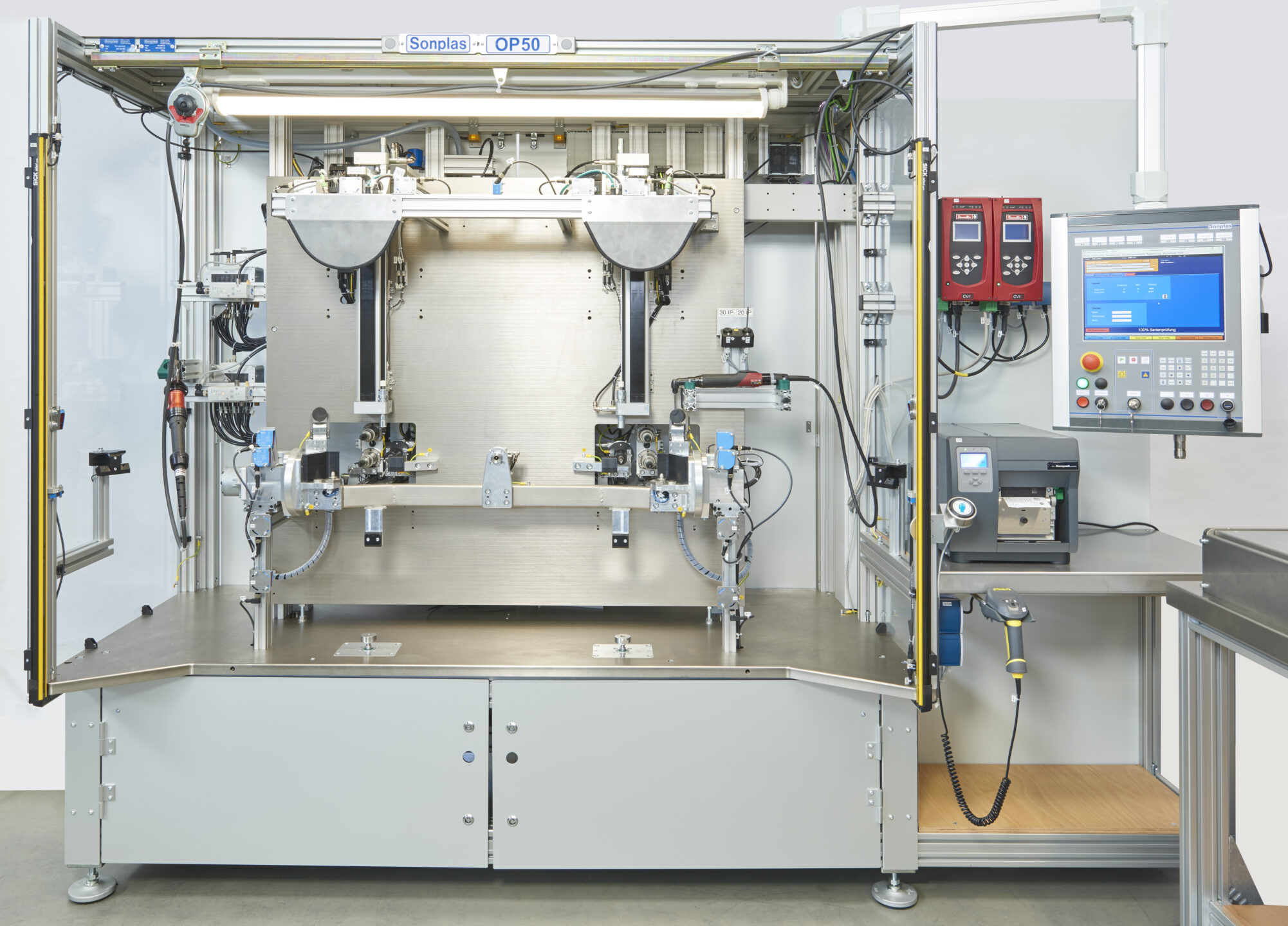

Montagelinie Überrollschutzsystem
Technische Daten
Wegmesssystem
- Messbereich: 500 [mm]
- Linearität: 0,08 % (d. Messbereichs )
- Auflösung: 30 µm
- Messrate: 2,5 kHz
Kraftmessungen
- Kraftaufnehmer: DMS Sensoren (Genauigkeitsklasse 0.5)
- Einfahrkraft: 1kN
- Entriegelungskraft: 0,2kN
- Auslösekraft: 1kN
- Stromversorgung: 400V, 50Hz
- Druckluft: min 5,5 bar
