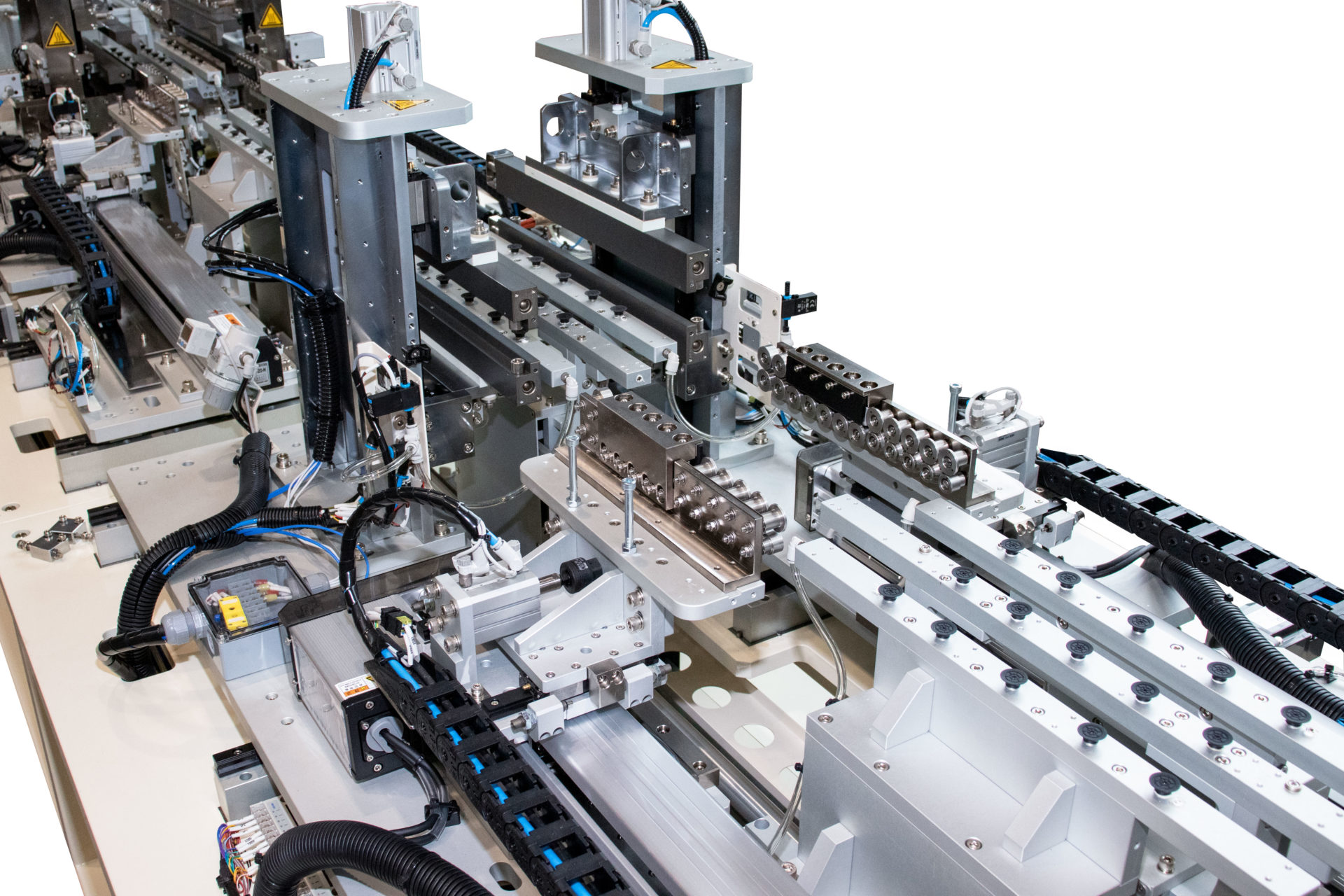

Folding Demonstrator
Der Demonstrator dient zum vollautomatischen Ausrichten, Schneiden, Falten (180° und 90° in Z-Orientierung) und Heißverpressen des Pouchzellenbeutels.
Die Pouchzellen (Dummy-Zelle) werden per Hand beladen und über einen werkstückträgerlosen Transport zu den jeweiligen Stationen (Cell Align/ Side Cutter/ 180° Folding + Press/ 90° Folding + Press) gehandelt.
Das Entladen der fertig umgeformten Pouchzellen erfolgt wieder per Hand.

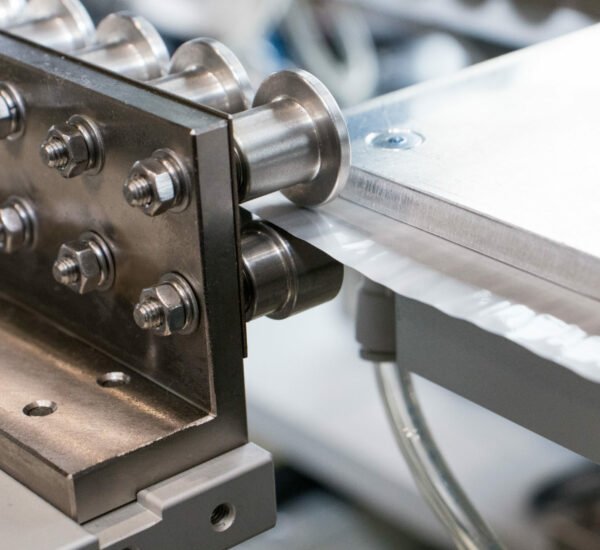

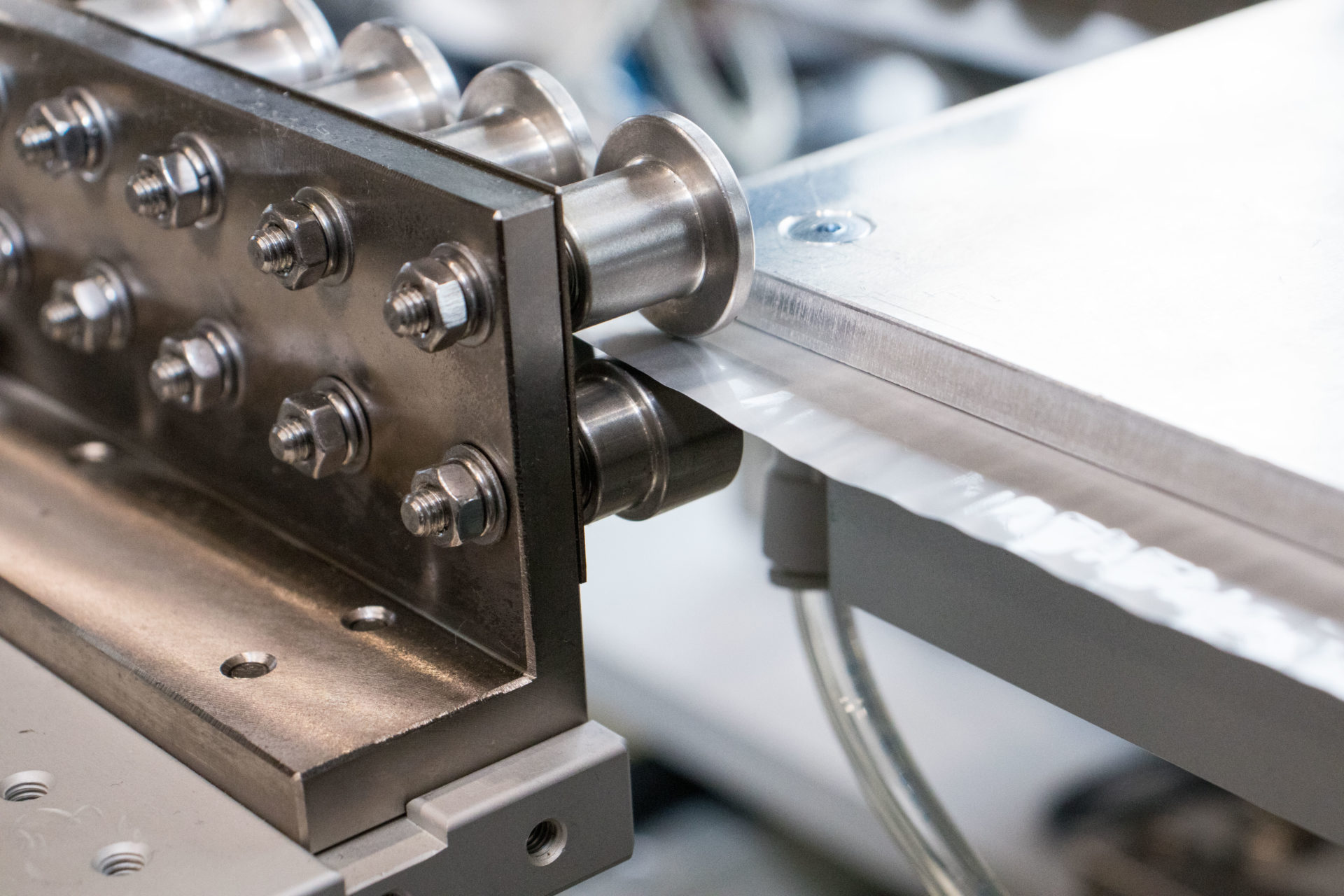

Patentierter Foldingprozess

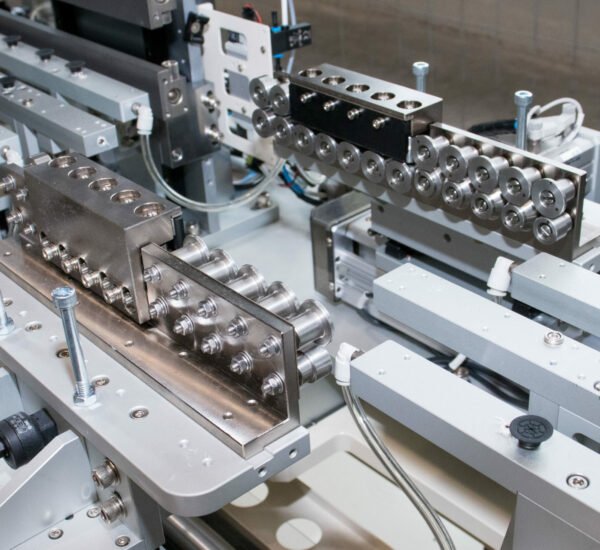

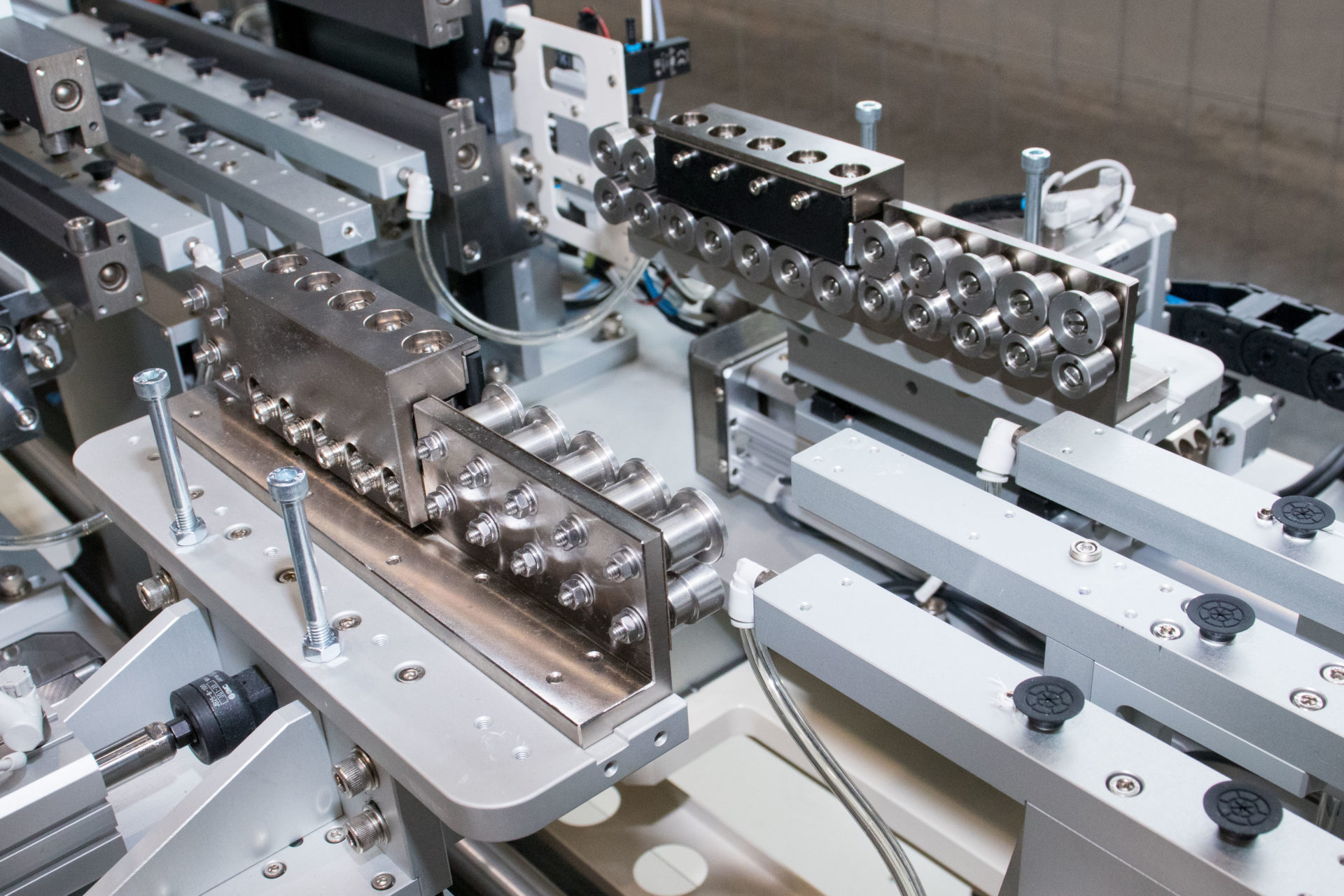

Folding Vorrichtung

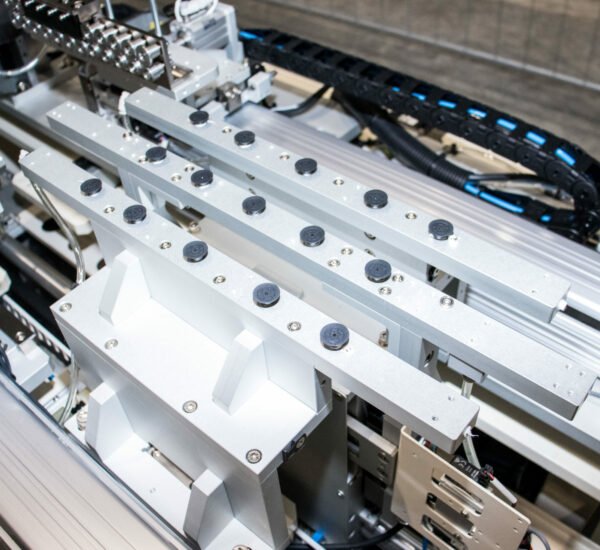

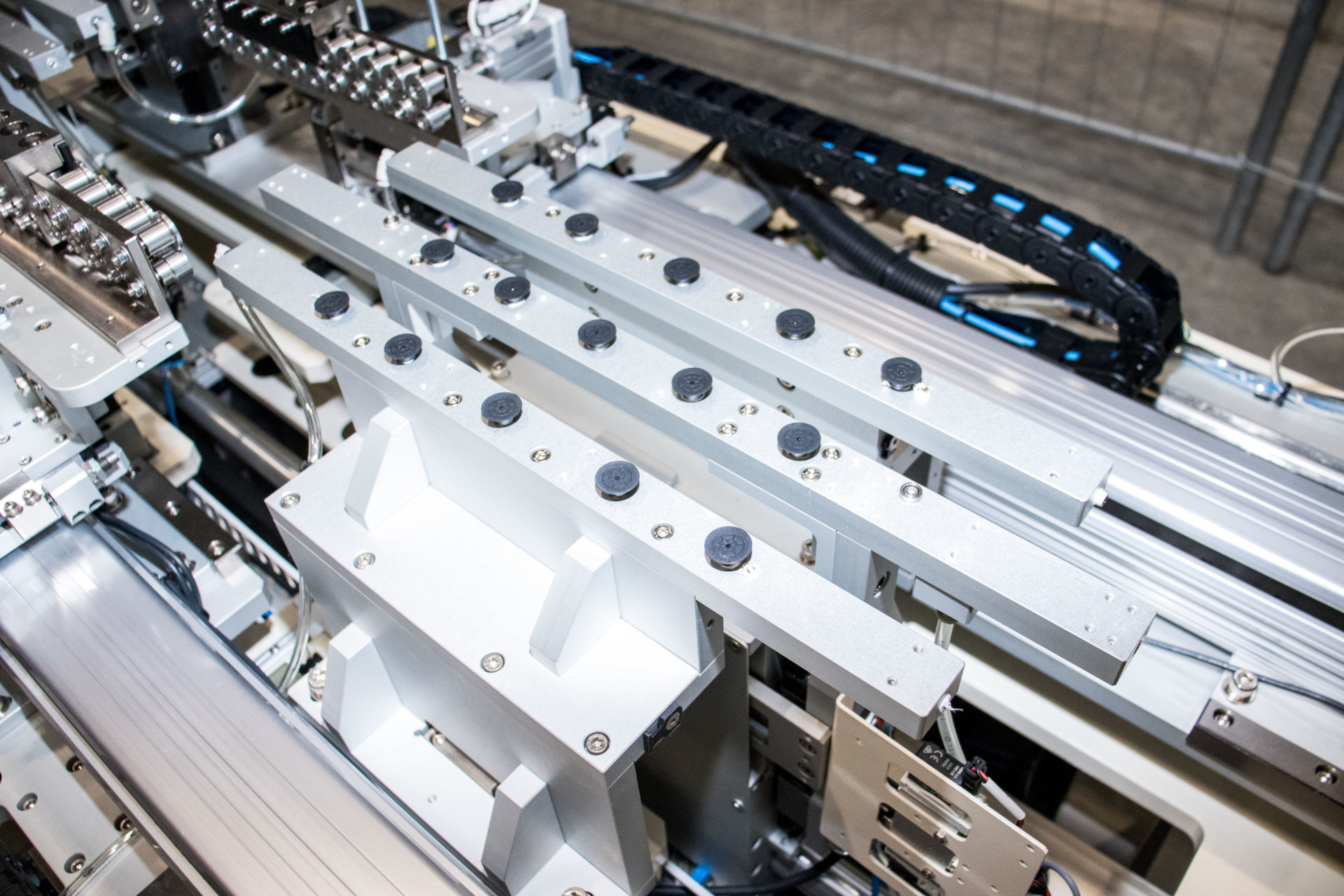

Werkstückträgerloser Transport
Highlights
- Mehrstufiges rollendes Umformen anstelle von einstufigen Faltprozessen:
- Minimalster Stress auf Siegelnaht und Pouchmaterial
- Sehr hohe Formstabilität -> Taping kann entfallen
- Keine Querkräfte auf den Zell-Stapel
- Sehr geringe Überstände (1mm) realisierbar
- Durch patentierten Faltprozess (rollende Umformung) kann näher an der Versiegelungsnaht gefaltet werden -> längere kalendarische Lebensdauer der Pouch-Zelle
- Einsatz großformatiger Zellen möglich (bis 430 mm)
- Werkstückträgerloser Transport (einfache Formatverstellung, produktschonend)
Prozesse
- Ausrichtung der Pouchzelle
- Stanzen der überschüssigen Pouchfolie
- 180° Umformung und Heißverpressen
- 90° Umformung und Heißverpressen
