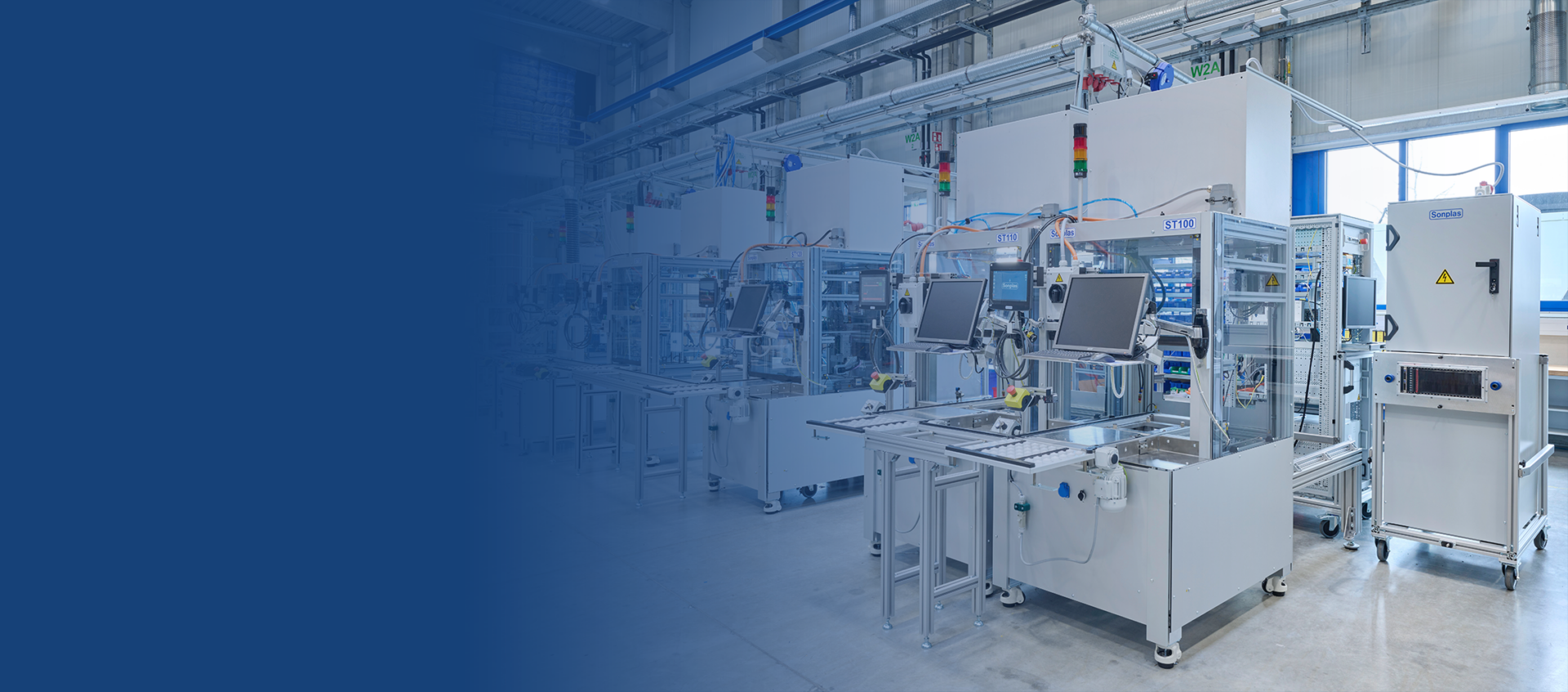

Die Leistungselektronik ist eine Schlüsseltechnologie für den erfolgreichen Wandel in der Automobilindustrie. In Elektro- und Hybridfahrzeugen verbessert sie sich ständig. Um auf diesem hohen Niveau wettbewerbsfähig zu bleiben, benötigen Hersteller nicht nur Anlagen, mit denen sie die einzelnen Bauteile – Inverter, Charger und DC/DC-Converter – sicher montieren, sondern auch testen können.
Wir liefern alles aus einer Hand. Als Partner beraten wir unsere Kunden mit sehr viel Know-how und entwickeln die Anlagen.
Ihre Vorteile
Wir bieten Montage und Testen aus einer Hand. Damit führen wir in unseren Lösungen beide Disziplinen effizient zusammen. Mit einem bewährten Netzwerk ausgewählter und zuverlässiger Partner erhalten Sie ein komplettes Paket und haben nur einen Ansprechpartner. Das verkürzt Wege, reduziert Ihren organisatorischen Aufwand – und vermeidet Schnittstellenprobleme.
Mit dem modularen Aufbau unserer Prüfanlagen für den EOL-(End-of-Line)-Bereich passen wir diese flexibel an Ihre individuellen Bedürfnisse an. Dazu setzen wir die Module aus dem Baukasten spezifisch zusammen.
Je nach Projektanforderung greifen wir auf unser breites Sortiment an bewährten Systemen zurück – oder wir entwickeln gemeinsam mit Ihnen eigene Prozesse als maßgeschneiderte Lösung. Damit können Sie ihre Produktionskosten deutlich senken.
Als Sondermaschinenbauer liefern wir für die Leistungselektronik Montage- und Prüfanlagen und stimmen uns dabei immer eng mit Ihnen ab. Für Inverter, Konverter und On-Board-Charger planen und realisieren wir Linienkonzepte vom Musterbau bis zu Hochleistungsanlagen mit Zykluszeiten zwischen 20 und 300 Sekunden. Sie können darauf typische Werkstücke von zwei bis 25 Kilogramm fertigen.
Sie erhalten von uns sowohl die Kompetenz als auch das nötige Equipment, die erforderlichen Tests komplett abzudecken. Dazu haben wir uns als kompetenter Partner ein umfangreiches Know-how angeeignet und können mittlerweile einige sehr erfolgreiche Referenzen vorweisen. Als Ihr Partner geben wir in den oft unsicheren Entwicklungsphasen eine enorme Sicherheit.
Leistungselektronik testen – diese Tests bieten wir an
Test 1: Unsere Anlagen können mit Luft die Dichtheit der Leistungselektronik prüfen.
Test 2: Die Maschinen übernehmen das sogenannte Flashen, um Kalibrierdaten zu hinterlegen.
Test 3: Die Kommunikation lässt sich etwa über CAN-Bus oder Ethernet testen.
Test 4: Sie können Ströme, Leistungen und Wirkungsgrade messen und berechnen sowie indirekt die Drehzahl erfassen.
Test 5: Für Safe-Launch-Tests erhalten Sie zuverlässige Lösungen. Dabei werden potenzielle Risiken wie technische Herausforderungen, Qualitätsprobleme oder rechtliche Aspekte analysiert und bewertet.
Test 6: Unsere Anlagen übernehmen die Kalt- und Warm-Prüfung von Platinen oder ganzen Baugruppen. Sie können Tests zwischen -40 und +90 Grad Celsius fahren. Zudem sind Sie in der Lage, verschiedene Umgebungsbedingungen zu simulieren. Um Produkte noch intensiver zu prüfen, lassen sich auch Langzeit-Tests vor der geplanten Serienfertigung umsetzen.
Alles für die Prüfung
Um die Komponenten in der Leistungselektronik zu untersuchen, bieten wir die passenden Lösungen aus Prüfadapter, System und Software:
- Der Testadapter lässt sich individuell an Stecker und Verbinder des Prüflings anpassen. Die Kontaktierung erfolgt automatisch. Möglich sind im EOL-(End-of-Line)-Bereich Spannungen bis 1.500 Volt und Ströme bis 1.500 Ampere (bei Impulstestanwendungen). Optional erhalten Sie eine aktive, dynamische Kühlung oder Heizung für den Prüfling, eine Temperierkammer sowie ein Interface mit verschiedenen Steckverbindungen für externe Messequipment.
- Die Hardware-Basis besteht aus einem 19-Zoll-Rack, einem CAN-Interface sowie einer Steckverbindung zwischen Adapter und Testsystem. Dazu bieten wir verschiedene Spannungsversorgungen sowie aktive oder passive Lasten, Leistungsmessgeräte und Schaltmatrizen für hochflexible Anwendungen.
- Wir erstellen die Testsoftware mit der Prüfsequenz und einem Framework mit Userinterface. Um diese Software in die Versuchsumgebung einzubinden, liefern wir die passenden Gerätetreiber. Sie erhalten ein flexibles Interface zu Ihren übergeordneten Systemen. Darin passen wir auf Wunsch Ihr User-Interface an und binden Ihre Datenbank an unsere oder an eine andere Datenbank an. Zudem unterstützen wir Sie bei der Vorserienentwicklung und entwickeln neue und verbessern vorhandene Testsequenzen.
Kontaktieren Sie uns!
Dipl.- Ing. (FH)
Vertrieb
+49 9421 9275-354
info@sonplas.de
Dipl.- Ing. (FH)
Vertrieb
+49 9421 9275-240
info@sonplas.de
Unsere Produkte im Einsatz
Inverterprüfstand Kontaktierungen
Typspezifischer Trolley
Inverter-Testanlage
Unsere Referenzen & Lösungen
Alexander Denk
Teamleiter Elektrische Konstruktion bei Sonplas
Leistungselektronik in Elektroautos sicher testen – wie geht das, Herr Denk?
Die Leistungselektronik in Elektro- und Hybridfahrzeugen verbessert sich ständig. Um auf diesem hohen Niveau wettbewerbsfähig zu bleiben, benötigen Hersteller nicht nur Anlagen, mit denen sie die einzelnen Bauteile – Inverter, Charger und DC/DC-Converter – sicher montieren, sondern auch testen können. Wie das in der Praxis am besten funktioniert und warum Sonplas dafür der ideale Partner, erklärt Herr Denk bei Sonplas.
Herr Denk, was versteht man im Zusammenhang mit Elektrofahrzeugen unter Leistungselektronik?
Alexander Denk: Mit der Leistungselektronik wird der gesamte Antrieb eines Elektroautos gesteuert. Sie besteht aus drei Bauteilen – die erste Komponente ist der Inverter. Er wandelt die Gleichspannung der Batterie in Wechselspannung für den Motor um. Die zweite Komponente ist der AC-Charger oder besser: die Ladeeinheit. Beim Tanken an der Steckdose oder der Wallbox fließt Wechselstrom, den dieses Bauteil in Gleichstrom wandelt und so die Batterie lädt. Dazu kommt noch der DC/DC-Converter, der zum Beispiel das 12-V-Bordnetz versorgt.
Vor welchen Herausforderungen stehen Hersteller, Original Equipment Manufacturer (OEM) und First-Tier-Lieferanten in Sachen Leistungselektronik von Elektrofahrzeugen?
Alexander Denk: Bei diesen Komponenten handelt es sich um hochkomplexe Baugruppen. Die Leistungselektronik ist eine Schlüsseltechnologie für den erfolgreichen Wandel in der Automobilindustrie. Dabei werden die Innovationszyklen immer kürzer. Das steigert die Effizienz, gleichzeitig sinken die Leistungsverluste. Daran müssen sich die Unternehmen anpassen können. Das ist allerdings gar nicht so einfach, denn meist fehlt ihnen bei dem raschen Fortschritt die erforderliche Zeit, um mitzuhalten. Dazu kommt der Fachkräftemangel. Damit verfügen sie häufig nicht über das erforderliche Wissen, um Entwicklungen erfolgreich voranzutreiben.
Was raten Sie Entscheidungsträgern der Hersteller, Original Equipment Manufacturer (OEM) und First-Tier-Lieferanten im Bereich Leistungselektronik für Elektrofahrzeuge?
Alexander Denk: Eine Zusammenarbeit mit Sonplas, versteht sich (lacht). Aber im Ernst, wir liefern Montage- und Prüfanlagen für exakt diese Sparte. So planen und realisieren wir beispielsweise Linienkonzepte vom Musterbau bis zu Hochleistungsanlagen mit Zykluszeiten zwischen 20 und 300 Sekunden für Inverter, Konverter und On-Board-Charger. Anwender können darauf typische Werkstücke von zwei bis 25 Kilogramm fertigen.
Also Anlagen für die Fertigung von Leistungselektronik von Elektrofahrzeugen von der Stange?
Alexander Denk: Es kommt darauf an. Je nach Projektanforderung greifen die Fachleute dabei entweder auf ein breites Portfolio an bewährten und zum Teil patentierten Prozessen zurück – oder sie entwickeln gemeinsam mit den Kunden eigene Abläufe als maßgeschneiderte Lösung. Damit können sie ihre Produktionskosten deutlich senken. Aufgrund unserer umfangreichen Erfahrung in der Elektronikfertigung entwickeln wir in unserem eigenen Labor zum Beispiel auch Endstufen und fertigen diese. Und natürlich unterstützen wir zudem beim Prototypenbau, falls die Unternehmen nicht die erforderlichen Anlagen haben, um diese inhouse herzustellen.
Und dann gilt es, die Bauteile für die Leistungselektronik von Elektrofahrzeugen zu testen?
Alexander Denk: Genau. Dabei gilt es, diesen Vorgang auf die jeweilige Anforderung genau anzupassen. Für die Hersteller bedeutet dies jedoch oft einen enormen Aufwand. Dazu kommt, dass die meisten Anbieter von Montageanlagen das Prüfen selbst nicht anbieten: Entweder fehlt die Kompetenz – oder sie haben nicht das nötige Equipment, die erforderlichen Tests komplett abzudecken. Wir haben uns hier in kurzer Zeit ein umfangreiches Know-how angeeignet und mittlerweile einige sehr erfolgreiche Referenzen vorzuweisen. Kunden vertrauen unseren Spezialisten, vertrauen auf ihre Erfahrung, ihre umfangreiche Beratung und auf ihre Einschätzungen. Sie erhalten damit einen klaren Mehrwert. Denn wir bieten Anwendern enorme Sicherheit in den oft unsicheren Entwicklungsphasen.
Welche Tests für die Leistungselektronik von Elektrofahrzeugen bietet Sonplas an?
Alexander Denk: Eine wichtige Sparte sind unsere Prüfanlagen für den End-of-Line-Bereich (EOL). Deren Besonderheit besteht darin, dass die Anlagen modular aufgebaut sind. Damit passen wir diese flexibel an die individuellen Bedürfnisse an: Entsprechend der Anwendung, und was geprüft werden soll, setzen unsere Fachleute die Module aus dem Baukasten spezifisch zusammen. Für unterschiedliche Produkttypen erhält der Kunde eine Basismaschine mit dem passenden Testadapter – und spart so deutliche Kosten.
Worauf kann ich die Leistungselektronik mit den einzelnen Modulen testen?
Alexander Denk: Je nach Bedarf kann die Maschine etwa die Dichtheit prüfen – in der Regel erfolgt dies mit Luft – oder sie übernimmt das sogenannte Flashen, um Kalibrierdaten zu hinterlegen oder das Betriebssystem aufzuspielen. Mit der Prüfstation testen Kunden zudem die Kommunikation etwa über CAN oder Ethernet. Letztendlich kann der Kunde damit Ströme, Leistungen und Wirkungsgrade messen und berechnen sowie indirekt die Drehzahl erfassen.
Die EOL-Prüfanlagen für die Leistungselektronik von Elektrofahrzeugen sind eine Sparte. Welche weiteren hat Sonplas im Portfolio?
Alexander Denk: Wir bieten den Herstellern auch zuverlässige Lösungen für Safe-Launch-Tests – genauso wie für die Kalt- und Warm-Prüfung von Platinen oder ganzen Baugruppen. Denn, damit Elektro- und Hybridfahrzeuge mit einem sehr guten Wirkungsgrad fahren, ist nicht nur die Temperatur des Elektromotors und der Batterie in einem optimalen Bereich zu halten, sondern auch die der Leistungselektronik. Mit unseren Anlagen können Betreiber Tests zwischen minus 40 und plus 90 Grad Celsius fahren. Zudem sind sie in der Lage, verschiedene Umgebungsbedingungen zu simulieren. Umsetzen lassen sich auch Langzeit-Tests vor der geplanten Serienfertigung. Dabei werden die Produkte dann noch intensiver geprüft.
Ist das Testen der Leistungselektronik nicht gefährlich?
Alexander Denk : Das hängt von Prüfanlage und Anwender ab. Elektrofahrzeuge haben zwei Bordnetze – das Hochvoltnetz für den Antriebsstrang und das Niedervoltnetz für die Bordelektronik wie Radio, Beleuchtung, Scheibenwischer oder auch den Tempomat. Hierfür ist ein Hochvolt-Akku verbaut, der über den Konverter die 12-Volt-Batterie für die Bordelektronik speisen kann. Dessen Spannung wurde in der Vergangenheit immer höher. Anfangs waren es nur 48, inzwischen sind es 800 Volt. Der Trend geht sogar zu 1.200 Volt. Denn bei gleicher Stromstärke wird immer mehr Leistung gefordert. Mit den aktuellen und den zukünftig noch höheren Spannungswerten müssen die Anlagen sicher umgehen können. Viele Untersuchungen erfolgen direkt an den spannungsführenden Bauteilen der Leistungselektronik. Sind die Prüflinge also getestet, muss sichergestellt sein, dass sie nicht mehr unter Spannung stehen, wenn der Werker die Schutztür öffnet. Das könnte für ihn sonst lebensgefährlich sein.
Was macht Sonplas zur Risikominimierung seiner Prüfanlagen für Leistungselektronik?
Alexander Denk: Wir bieten ein Konzept, das potenzielle Unfallursachen abdeckt und Risiken mindert. Das fängt schon bei der Auswahl der geeigneten Installationsmaterialien wie Kabel, Klemmen, weiterer Bauteile und Materialien an. Genauso sicher wie alle Spannungsbereiche handhaben die Anlagen auch Spitzenströme über 800 Ampere und damit entsprechend hohe Leistungen.
Was macht Sonplas im Bereich Leistungselektronik Ihrer Meinung nach besser als andere?
Alexander Denk: Wir bieten Montage und Testen aus einer Hand. Damit führen wir in unseren Lösungen beide Disziplinen effizient zusammen. Dank unseres bewährten Netzwerks an ausgewählten und zuverlässigen Partnern erhalten Anwender bei uns das komplette Paket und haben nur einen Ansprechpartner. Das verkürzt Wege, reduziert den organisatorischen Aufwand – und vermeidet Schnittstellenprobleme. Wir schulen unsere Kunden natürlich auch an unseren Anlagen. Und mit dem modularen Aufbau passen wir die Prüfstände zudem an die steigenden Anforderungen oder an geänderte Produkte an.
