Stator Montageanlage stator assembly

Stator Montageanlage

Sonplas realisierte eine Anlage zur automatisierten Fertigung von Statoren für elektrische Wasserpumpen, die Verwendung in Elektromotoren finden.
Für den Kunden war die exakte Kraft-/Weg-Überwachung des Einpressvorgangs sowie eine einfache und sichere Bedienung sehr wichtig. Zudem war eine möglichst genaue Messung der mechanischen Prozesse und eine elektrische Widerstandsmessung gefordert. Neben der Einpressung der elektrisch leitenden Schneidkontakte sollte die Maschine die fertig montierten Bauteile mit einem DMC versehen und einer Qualitätsbewertung nach der Industrienorm AIMDPM durchlaufen lassen.

Die geforderte Kraft-/Weg-Überwachung löste Sonplas mit einer hohen Genauigkeit von +/- 5 μm. Die elektrische Widerstandsmessung erreichte einen Wert von +/- 10 μOhm. Mithilfe eines automatisierten Nacharbeitskonzepts für alle messenden Prozesse sind detaillierte Prozesskenntnisse des Bedieners nicht notwendig. Alle statistischen Daten und Auswertungen der Kraft-/Weg-Überwachung lassen sich in einer lokalen Datenbank anhand von CSV-Dateien abspeichern. Produktionsvorgaben kann der Kunde über das Testplan-Tool SonDaSys steuern. Auswertemöglichkeiten erhält er mit dem zugehörigen Reporting-Tool. In den automatischen Produktionsprozessen sind eine DMC-Laserbeschriftung sowie eine anschließende Qualitätsbewertung integriert.

Highlights

  • Automatisiertes Nacharbeitskonzept für alle messenden
    Prozesse
  • Keinerlei Prozesskenntnisse des Bedieners notwendig
  • Einfache Bedienerführung durch detaillierte Informationen
    am Touchscreen
  • Erweiterte Nacharbeitsmöglichkeiten für Einstell- und
    Servicepersonal

Prozesse

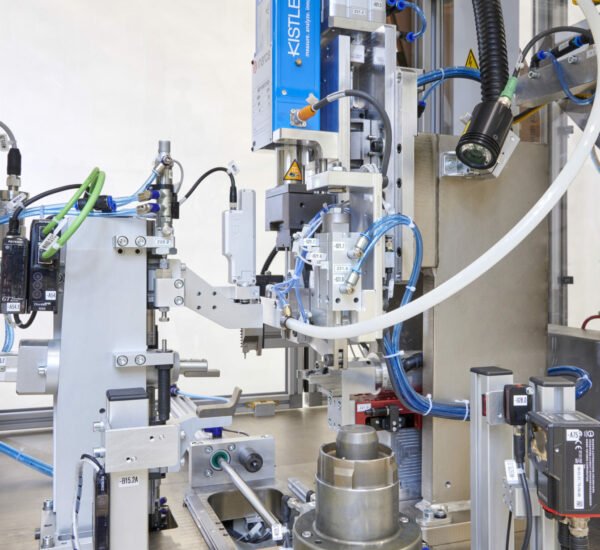

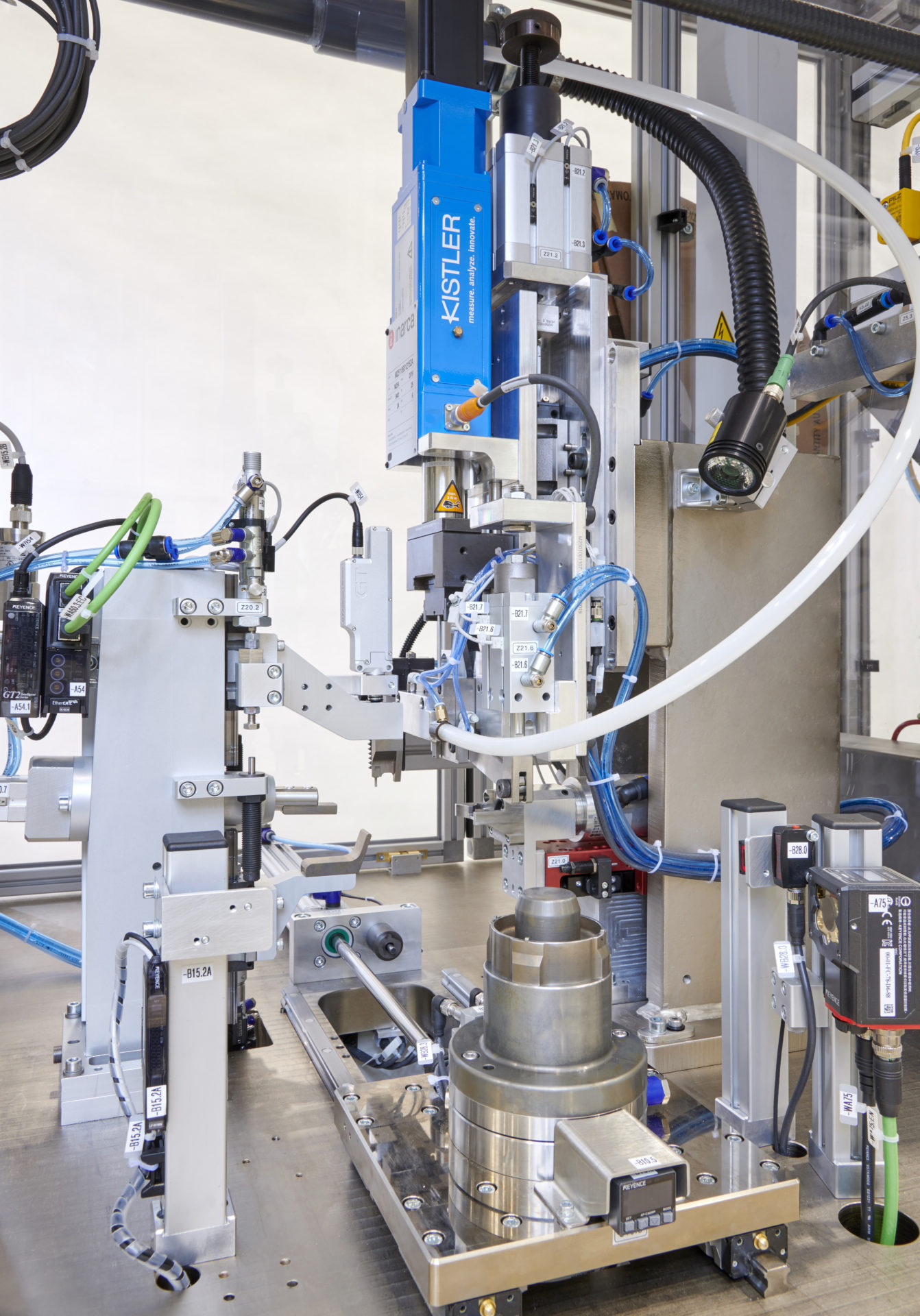

  • Kraft-/Weg-Einpressen
  • Kraft-/Weg-Messung
  • Widerstandsmessung

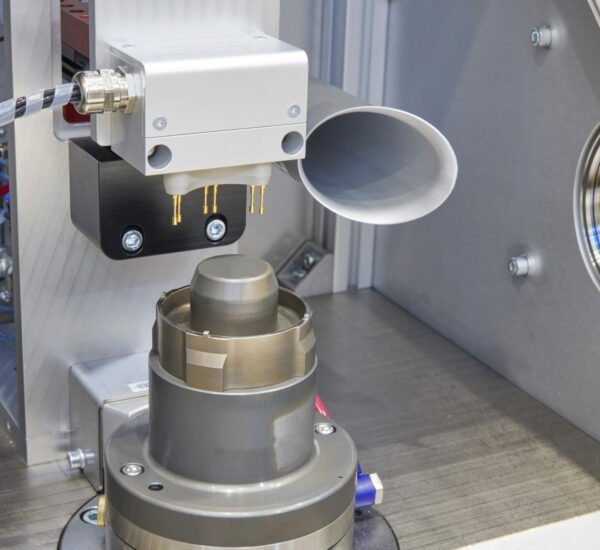

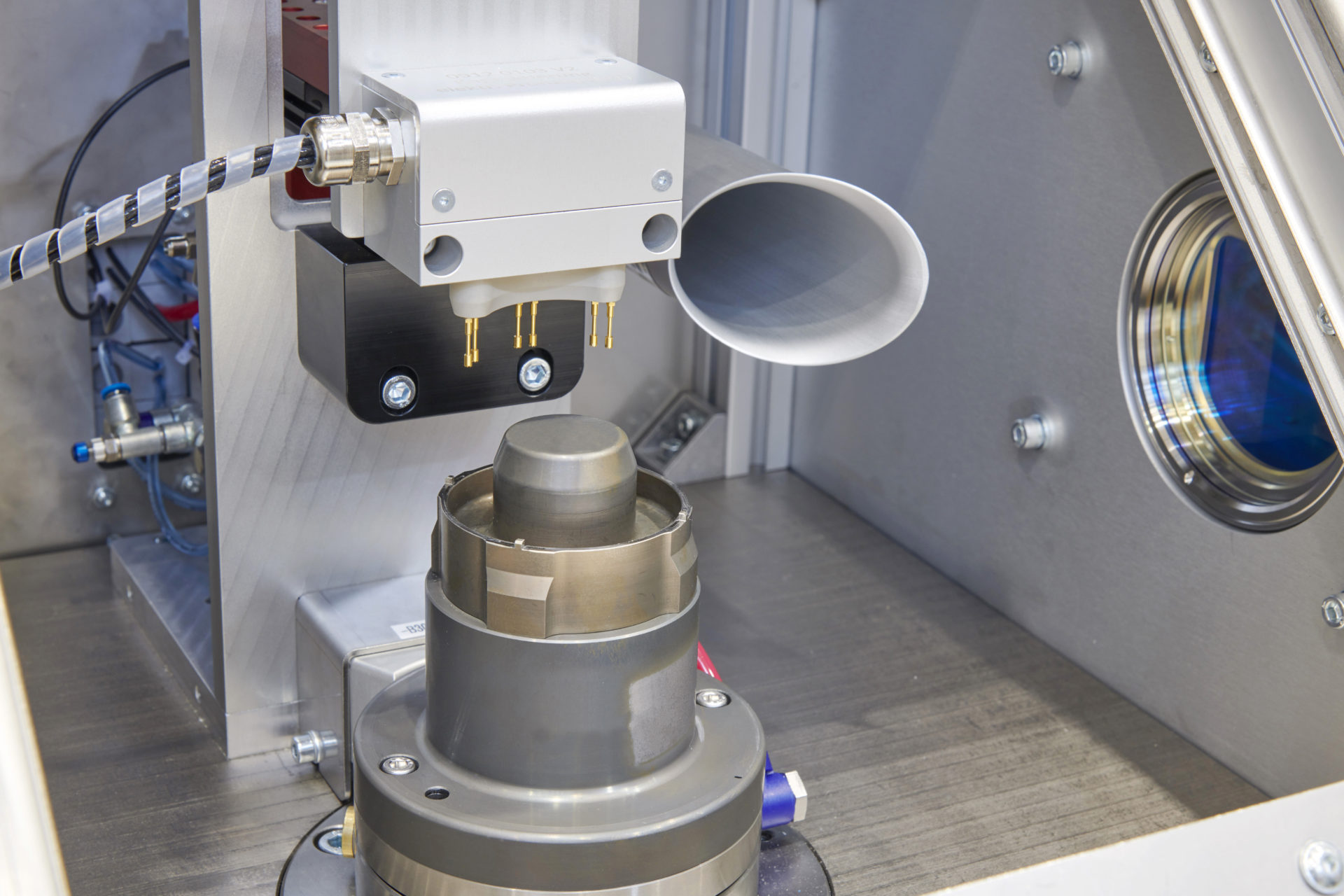

  • Laserbeschriften
  • Qualitätsbewertung
