Der Prüfstand dient zur Überprüfung und Einstellung der Druckkurve von hydraulischen
Proportionalventilen. Es können verschiedene Produktfamilien geprüft werden. Eine Messung
von Leckage und Steuerölvolumenstrom ist ebenfalls integriert.
Für die Produktfamilie der Schaltventile werden die Schaltzeiten gemessen.
Highlights
- Komplette Prüfstandssteuerung mit Hilfe eines PC
- Komfortable PC Bedienoberfläche (Windows 10) für Handbetrieb,
Prozessparametrierung und Ergebnisanzeige - Druckerzeugung und Regelung durch Axialkolbenpumpe
mit Servomotor - Einstellvorrichtung mit elektrischem Stellzylinder
- Kompakter Aufbau
- Integriertes Kühlaggregat
- DMC-Leser für Rückverfolgbarkeit
Technische Daten
- Einstellbereich Versorgungsdruck: max. 300 bar
- Volumenstrom: max. 10 l/min
- Messbereich (proportional Ventil): 0 – 50 bar
- Messbereich (Schaltventil): 0 – 100 bar
- Temperatur: 45° C ± 3° C
- Stromaufnahme: 3 x 400 V/N/PE/50 Hz/20 A
- Steuerspannung Prüfling: 12 V – 24 V

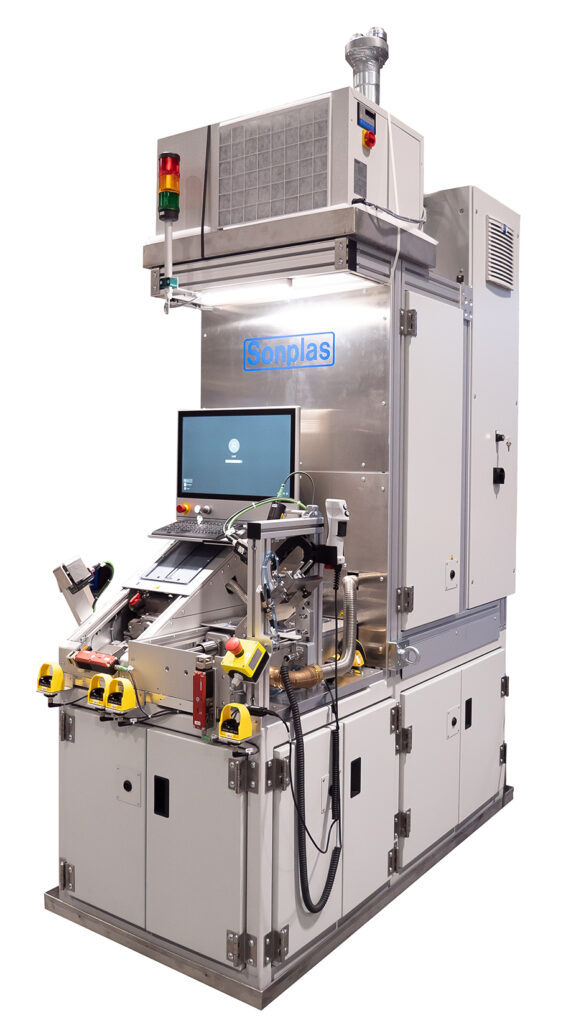

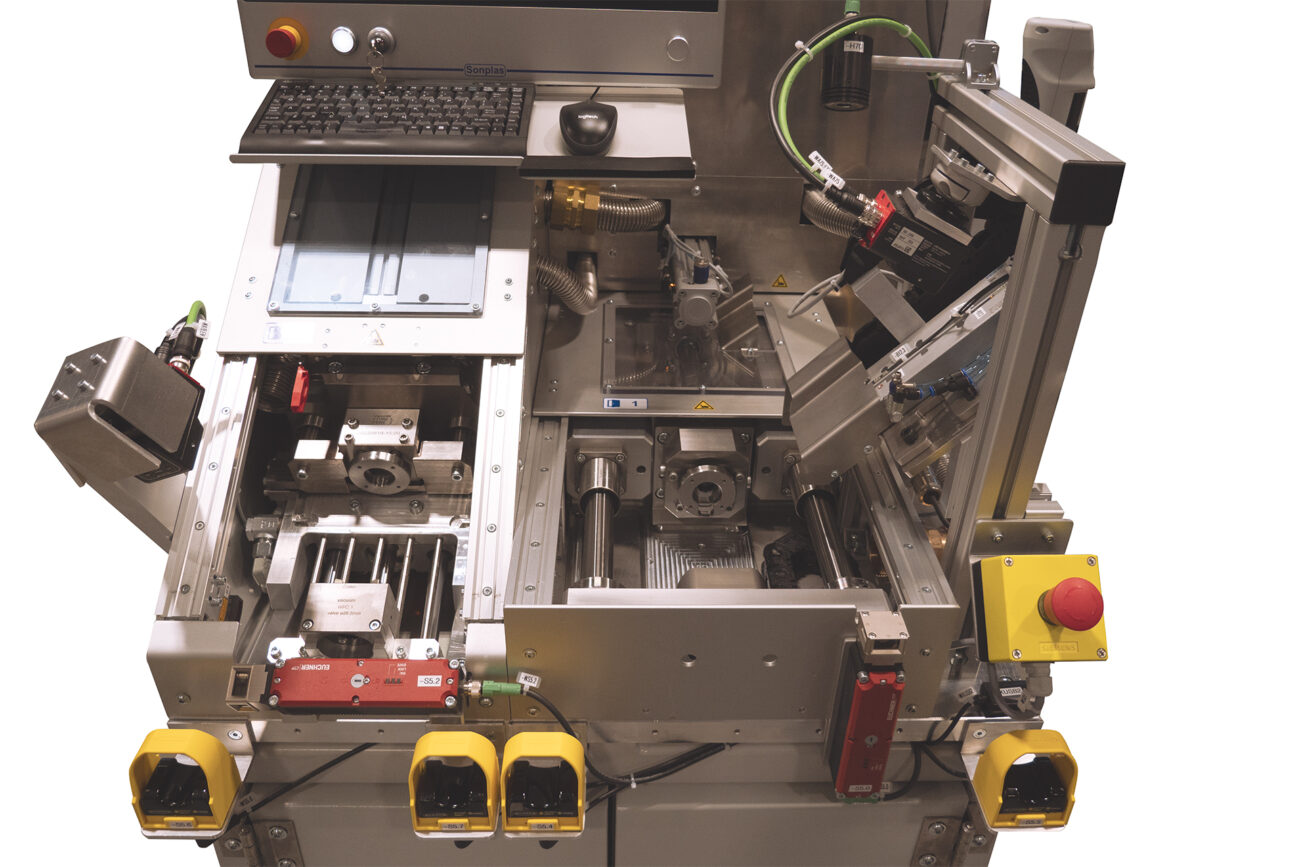

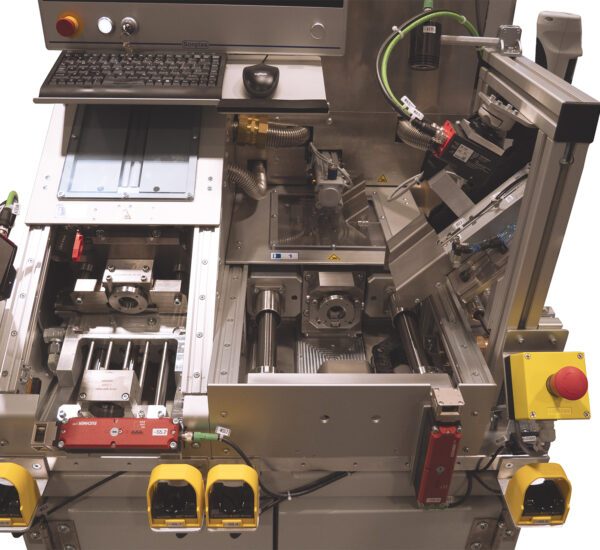

Frontansicht

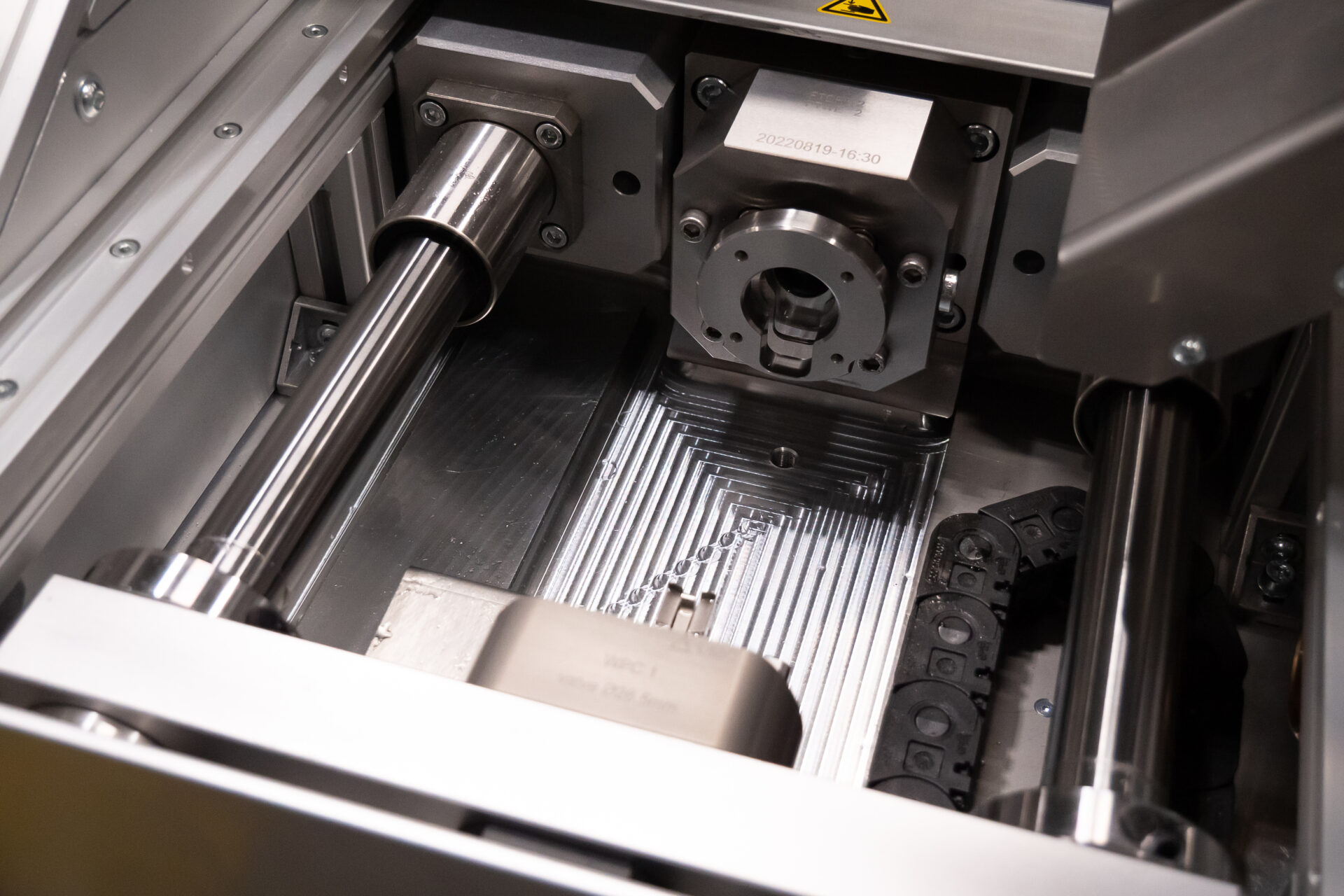

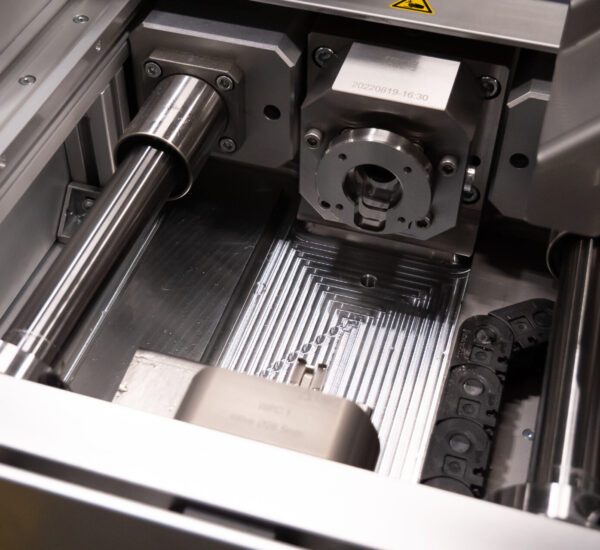

Prüfvorrichtung
