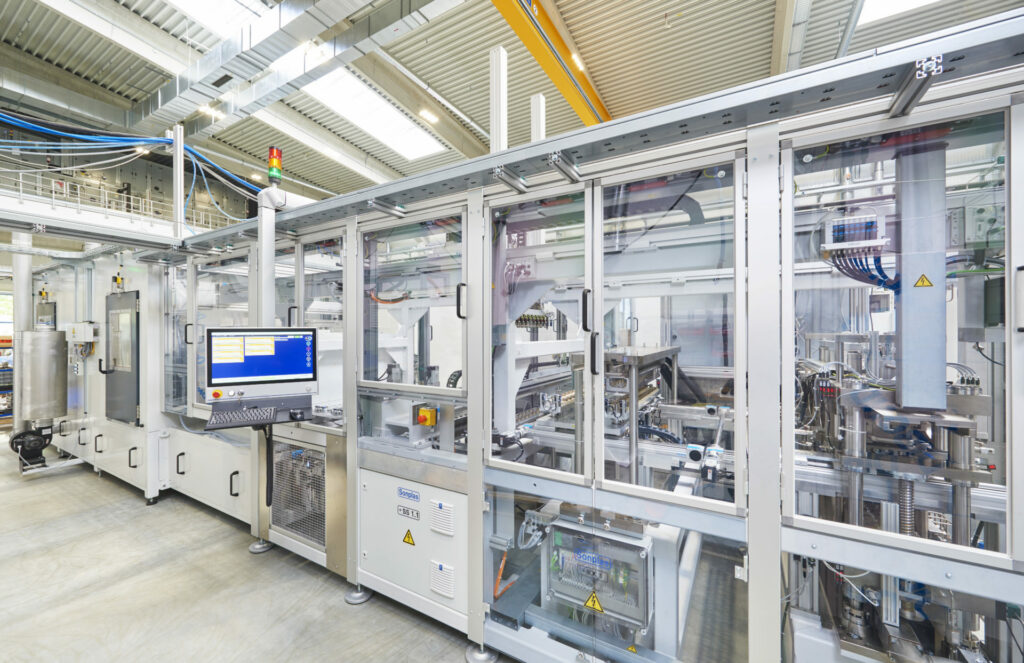

Auf der Kalibrieranlage werden Drucksensoren kalibriert.
Die Sensoren werden auf Kunden-Werkstückträgern über ein Bandsystem der Kalibrieranlage für Drucksensoren zugeführt.
Eine Linearachse holt die Bauteile ab und setzt sie in einen Puffer, von dort werden die Drucksensoren von einem Portalumsetzhandling abgeholt und dem Raumtemperatur-Kettenförderer übergeben.
Das Handling befördert die Bauteile zur Kalibrierstation. In der Kalibrierstation wird der Prozessablauf über ein kundenseitiges Testequipment gesteuert. Sonplas stellt beim Kalibrierprozess eine hohe Druckluftgenauigkeit und Stabilität zur Verfügung.
Nach der Raumtemperatur-Kalibrierung setzt das Portalhandling die Sensoren auf den Kettenförderer im Ofen. Hier befindet sich in verschiedenen Temperaturzonen jeweils eine weitere Kalibrierstation, deren Prozessablauf wiederum vom kundenseitigen Testequipment gesteuert wird.
Nach der Temperatur-Kalibrierung werden die Drucksensoren aktiv beim Rückfördern rückgekühlt, im Anschluss werden die Drucksensoren durch das Portalhandling in einen Puffer setzt, von wo aus sie von einer weiteren Linearachse abgeholt und zurück auf Kundenwerkstückträger in der Kalibrieranlage für Drucksensoren gesetzt werden.
Kalibrieranlage Drucksensor
Highlights
- Bauteilzuführung auf Kundenwerkstückträger
- Bauteilumsetzung durch Linearachse mit 2-fach Greifer auf 20-fach Pufferplatz
- Bauteilumsetzung durch Portalumsetzhandling mit 20-fach Greifer System
- Kalibrierung bei Raumtemperatur und im Ofen bei bis zu 120 °C
- Werkstückträgerförderung in Gondeln durch Kettenförderer im Ofen
- Bauteilverdrehsicherung in allen Werkstückträgern
- Kalibrierung von 20 Sensoren gleichzeitig
- Kalibrierprozess Kundenseitig steuerbar
- Kalibrierstationen in mehreren Temperaturzonen (von Raumtemperatur bis über 100°C).
- Ausschluss einzelner Sensoren von der Prüfung/Kalibrierung möglich
- Anbindung an kundenseitiges Messdatenerfassungssystem
- Hohe Dichtigkeit durch spezielle Beschichtung der Dichtlanzen
- Reduzierung des Joule-Thomsen-Effekts durch spezielle Kontrolleinheit
- Einstellbare Abdichtkraft durch Hebelprinzip
- Schnelle Druckregelung
Technische Daten
- Hohe Druckstabilität während des Kalibrierprozesses < 50mbar
- Hohe Druckgenauigkeit <= ±1 bar
- Schneller Druckaufbau < 2 sec
- Hohe Temperaturstabilität < 2 °C
- DMC lesen < 50 ms
- Luftdruck-Kalibrierung bei bis zu 500 bar
- TCP/IP Kommunikation mit Testequipment
