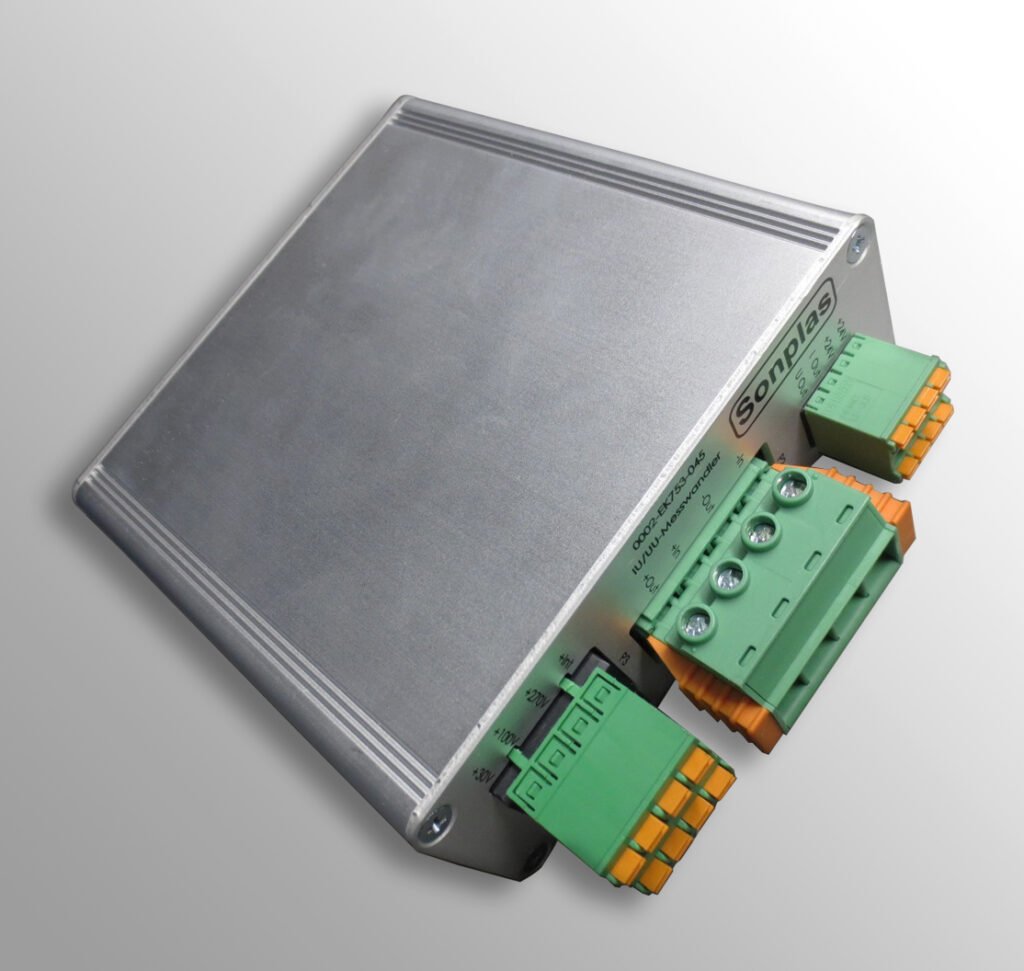

IU-UU-Messwandler

Messwandler zur Umsetzung einer Spannung  (±30V / ±100V / ±270V) und eines Stroms (±7.5A / ±15A / ±30A / ±60A in ein ±10V Normsignal bis 1 MHz.

Verwendungszweck:

Der Signalwandler dient zur Spannungs- und Strommessung an elektrischen Komponenten aus dem Automobilbereich (z.B. Motoren, Injektoren, Ventile von Pumpen, etc.).



Highlights

  • Der Strommessbereich ±7.5A / ±15A / ±30A / ±60A auf ±10V ist intern umschaltbar. Im Strompfad befinden sich keine geschalteten Kontakte.
  • Die Strommessung ist potentialfrei zum Messtechnikausgang und potentialfrei zur Versorgungsspannung.
  • Die Messspannung kann bei Bedarf direkt von außen dem gewählten Messbereich ±30V / ±100V / ±270V auf ±10V zugeführt werden. Dadurch ist der Aufbau einer spannungsrichtigen Messung möglich.
  • Die Spannungsmessung erfolgt differentiell zum Messtechnikausgang und potentialfrei zur Versorgungsspannung.
  • Potentialtrennung zwischen Messtechnikmasse (AGND) und Versorgungsmasse (GND).
  • Die kleineren Messbereiche sind bis zum regulären Maximalmessbereich 60A / 270V ohne Schaden überlastfest.
  • Verpolschutz für Betriebsspannung.

Technische Daten

  • Versorgungsspannung:  20,0V – 28,0V DC
  • Stromaufnahme:  <100mA @ 24V DC
  • Strommessbereiche:  ±7.5A/±15A/±30A/±60A auf ±10V.
  • Spannungsmessbereiche:  ±30V/±100V/±270V auf ±10V
  • Genauigkeit Stromsensor:  typ. 0,6% (max.) 0,8%
  • Widerstand Stromsensor:  < 1mΩ
  • Nenn Signalausgangsspannung:  ±10V über ±I Messbereich bzw. ±U Messbereich
  • Bandbreite:  Spannungs- und Strommessung: bis 1MHz
  • Strombelastbarkeit Stecker: 41A rms
  • Umgebungstemperatur: +10°C..+40°, max 60°C (bei abnehmender Genauigkeit)
  • Befestigung: 35mm Tragschienen nach EN 60715 abseits störender Magnetfelder
  • Abmessungen: 105mm x 38mm x 105mm (ohne Stecker)
  • Gewicht: 310g
