Kraftstoff-Einspritzsysteme Düsen-Funktionstest

i

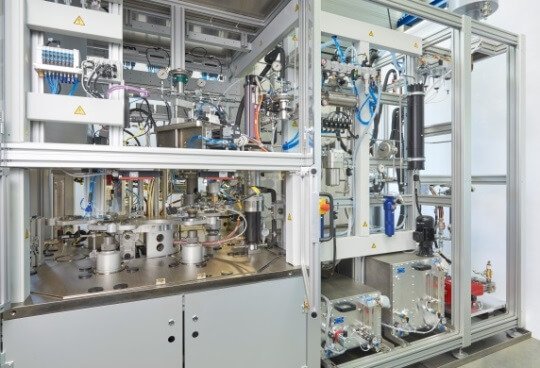

Die vollautomatisierte Prüfanlage prüft Einspritzdüsen hinsichtlich ihres Durchflusses und ihrer Dichtheit.

Dabei werden folgende Arbeitsschritte durchgeführt:

  • Lesen und Überprüfen (mit kundenseitiger Prozessdatenbank) der drei Teile-DMC
  • Einlegen der Bauteile in den Rundtisch
  • Spülen
  • Montage
  • Dichtheitsprüfung (Spalt- und Sitzleckage)
  • Durchflussprüfung
  • Zerlegen der Bauteile.

Fehlerhafte Teile werden in Fehlerklassen eingeteilt und in Paletten ausgeschleust.



Highlights

  • Messung von zwei Durchflüssen mit unterschiedlichen Druckverhältnissen während des selben Prüfschritts
  • Automatisierter Masterablauf
  • Kommunikation mit kundenseitiger Prozessdatenverwaltung

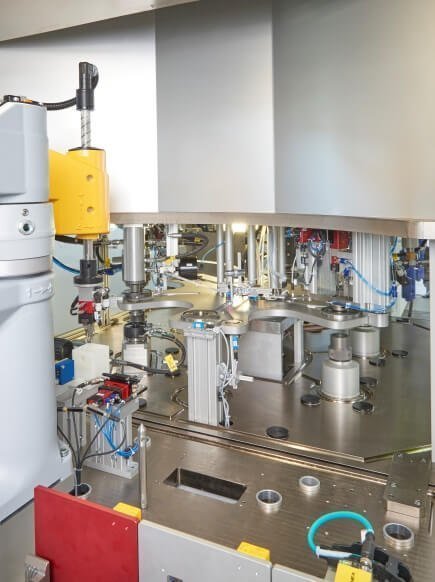

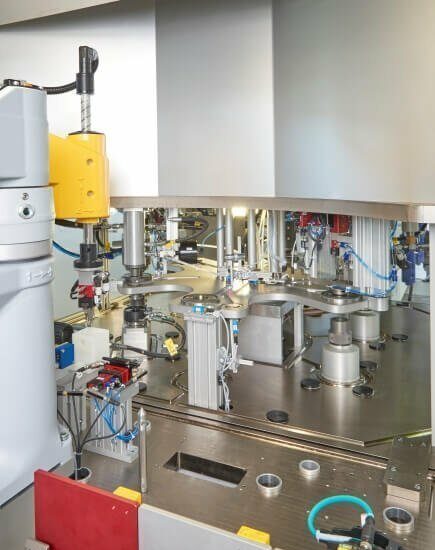

  • Roboterbeladestation
  • Automatische Düsennadelhub-Verstellung möglich
  • Durchflussmessung mit und ohne Düsennadel
  • Komfortable PC-Bedienoberfläche, basierend auf MS-Windows, für Automatikbetrieb und Prozessparametrierung

Technische Daten

  • Druckbereich Flussmessung: 20 – 100 bar
  • Flussbereich Flussmessung: 50 – 3000 ml/min
  • Druckbereich Dichtheitsprüfung: 130 – 350 bar
  • Druckbereich Spülstation: 50 – 400 bar
  • Prüföl-Temperatur: 40 °C ±1 °C
  • Einstellbereich Nadelhub: 5 – 350 ±1 µm
