Der Prüfstand GDI Hochdruckpumpe dient zur Prüfung von Benzin-Hochdruckpumpen, deren Eigenschaften wesentlich durch das integrierte analoge bzw. digitale Volumen-Regelventil (VCV) bestimmt werden. Vermessen werden die Fördermenge bzw. der Arbeitsdruck der Pumpe in Abhängigkeit von Vorförderdruck, Pumpendrehzahl, Fluidtemperatur, Hochdruck und dem eingestellten VCV-Effektivstrom bei Pumpen mit analogem VCV bzw. dem Zeitpunkt der Ansteuerung des digitalen VCVs in Abhängigkeit des unteren Totpunkts.

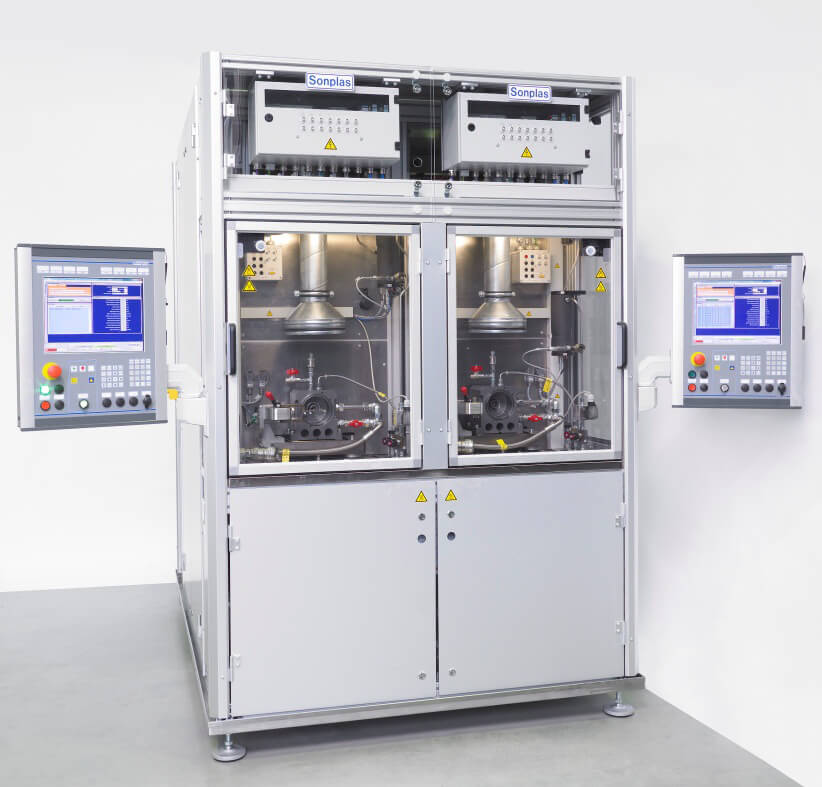

Der Prüfstand besitzt zwei identische Stationen.
Die Stationen sind mechanisch und steuerungstechnisch autark aufgebaut. Es handelt sich um einen Halbautomaten mit automatischer Prüfung und manueller Be- und Entladung.
Die Prüfung erfolgt auf beiden Stationen mit Exxsol.
Highlights
- Der vollautomatische Prüfablauf wird über flexible Testpläne vorgegeben. Ebenso besteht die Möglichkeit, Messungen manuell durchzuführen.
- Komfortable, individuell angepasste Bediensoftware unter Windows 7.
- Sonplas Touchscreen Bedienpanel.
- Grafische Anzeige der aktuellen Messdaten.
- Kontinuierliche Aufzeichnung der Messdaten bis 100 Hz.
- Alle Arbeitspunkte der Benzin-Hochdruckpumpen können am Prüfstand frei eingestellt und vermessen werden.
- Stromsignalgenerierung mit Sonplas USD-Endstufe für digitales VCV.
- Effektivstromregelung mit Sonplas VCV-Endstufe für analoges VCV.
- Wassergekühlte Antriebsmotoren mit genauer Drehzahlregelung. Drehzahlerfassung über Inkrementalgeber (2048 Inkremente).
- Messbuchse zum Abgreifen aller analogen Signale.
- Schmieröltemperierung für CamBox.
Technische Daten
- Vorlaufdruck: 2…15 bar
- Durchfluss: bis 10000 cm³/min
- Drehzahl: 0…6000 1/min, 30 Nm @ 2000 1/min
- Drehmomentmessbereich: ±20 Nm
- Hochdruckregelung: 0…300 bar
- Effektivstromregelung analoges VCV: 0…3 A, 0,1 %, @ 12 V
- Stromsignalgenerierung digitales VCV: bis zu 32 Phasen (Zeitabschnitte), 50 A Peak, max 100 V
- Temperierung Prüffluid: 20…60 °C
- Temperierung Schmieröl: 20…140 °C
