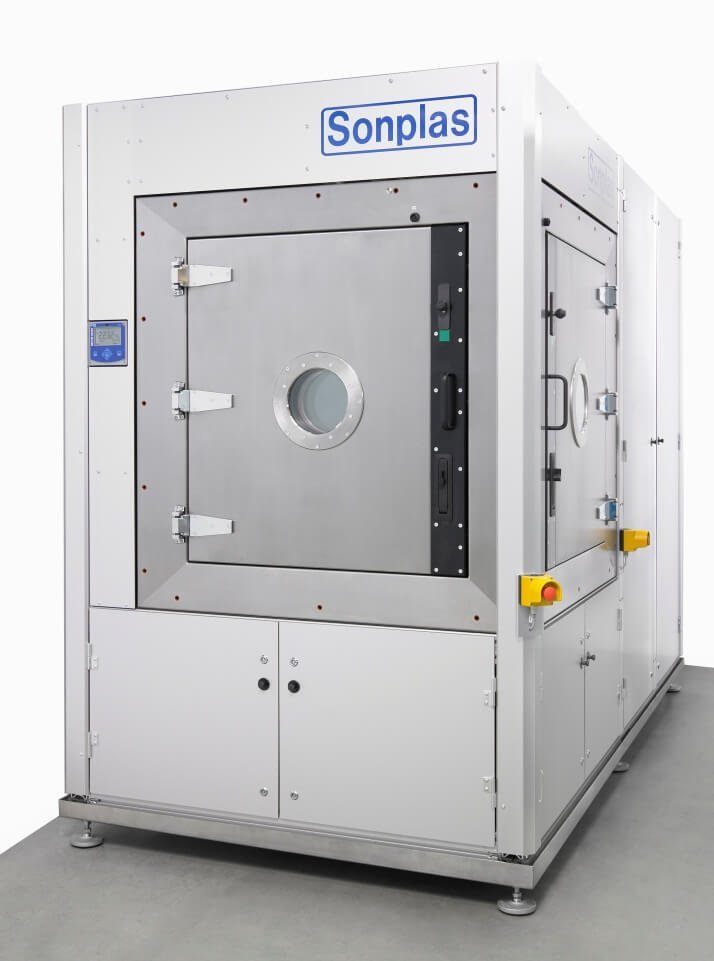

Der Systemprüfstand GDI dient der Prüfung von Kraftstoff-Hochdruckeinspritzsystemen (Hochdruckpumpe, Rail mit Injektoren) bei verschiedenen Umgebungs- und Fluidtemperaturen. Dabei simuliert der Prüfstand den mechanischen Antrieb, den Vorlauf und den Rücklaufkreis. Vermessen wird die Fördermenge bzw. der Arbeitsdruck des Einspritzsystems in Abhängigkeit von Vordruck, Pumpendrehzahl, Fluid- und Umgebungstemperatur, Hochdruck und der Einspritzzeiten.
Das Beladen des Prüfstandes erfolgt manuell, der Prüfablauf, vorgegeben über flexible Testpläne, wird automatisch ausgeführt. Ebenso besteht auch die Möglichkeit, manuelle Messungen mit Hilfe der Prüfstandssteuerung durchzuführen.
Highlights
- Präzise Coriolis Durchflussmess-Sensorik (Sensorgenauigkeit ± 0,1 % vom Messwert)
- Präzise Einspritzmengenmessung mittels Injection Analyzer
- Komfortable Windows-PC Bedienoberfläche
- Flexible Testplanerstellung und Ergebnisspeicherung mit „Oracle“ Datenbank
- Wassergekühlter Servoantrieb mit hochpräziser Drehgeschwindigkeitsregelung
- Nockensignalgenerierung zur Ansteuerung einer Fahrzeug-ECU
- Thermisch isolierte Prüfkammer mit Temperierung
- Gewindelochrasterplatte und zahlreiche elektrische und hydraulische Anschlussmöglichkeiten zur flexiblen Gestaltung von Messaufbauten
- Schmierölkreis zur permanenten Schmierung des Prüflings
- Energiesparende High-Power-LED-Beleuchtung im Kammerinnenraum:
-
- Langlebig und wartungsarm durch externe Aluminiumkühlkörper
- Geeignet für extremste Betriebstemperaturen
- Extern positionierte Lichtquelle
- Keine potentielle Zündquelle im Inneren der Thermokammer
-
Technische Daten
- Vorlaufdruck: 3…10 bar
- Durchfluss: bis 1000 kg/h
- Drehzahl: 0…6000 1/min
- Drehmomentmessbereich: ± 20 Nm / 100 Nm umschaltbar
- Gegendruckregelung: 0…5 bar
- Temperierung Testfluid: -40…120 °C
- Temperierung Prüfkammer: -40…140 °C
- Prüfmedien: n-Heptan, E10, E26, E85, E100, Benzin, ExxsolD40

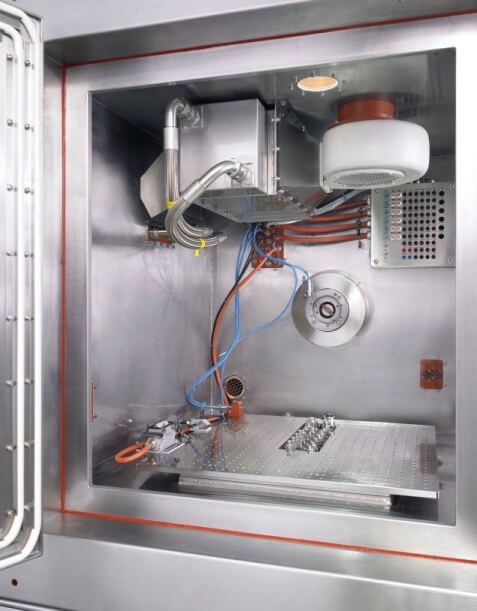

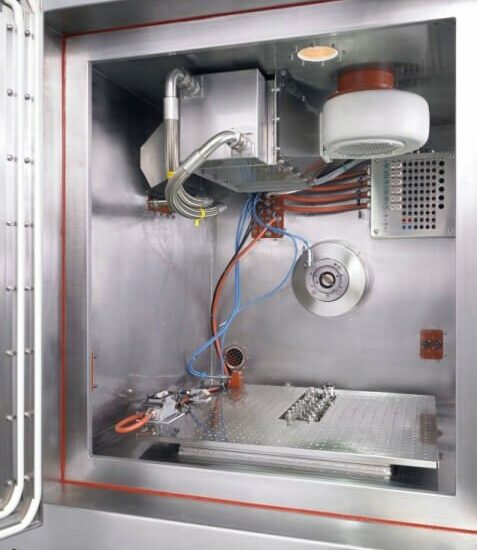

Thermokammer Innenansicht

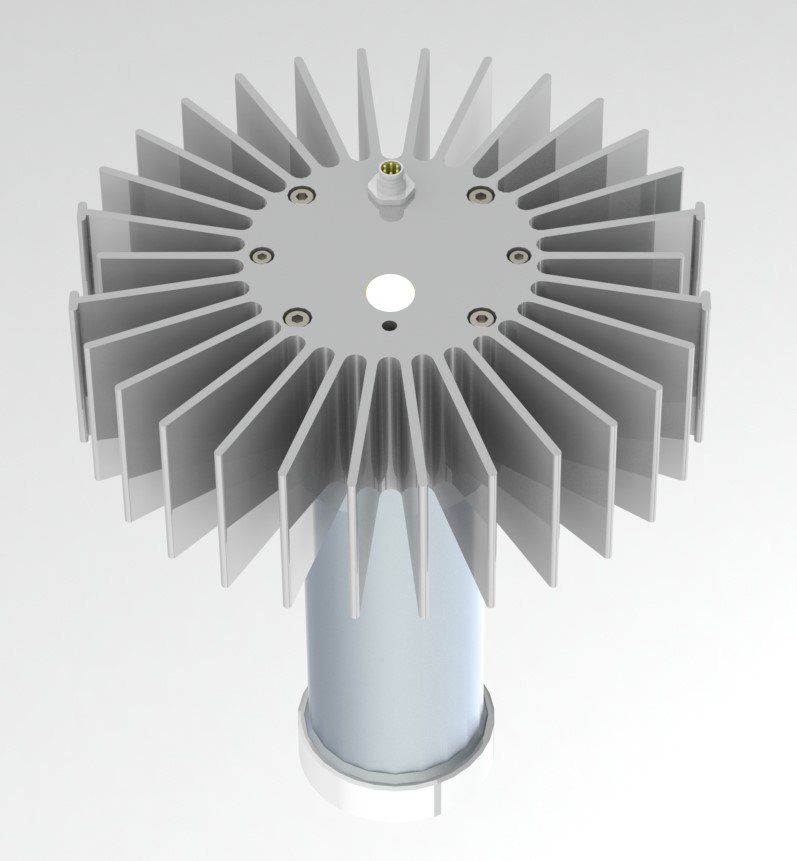

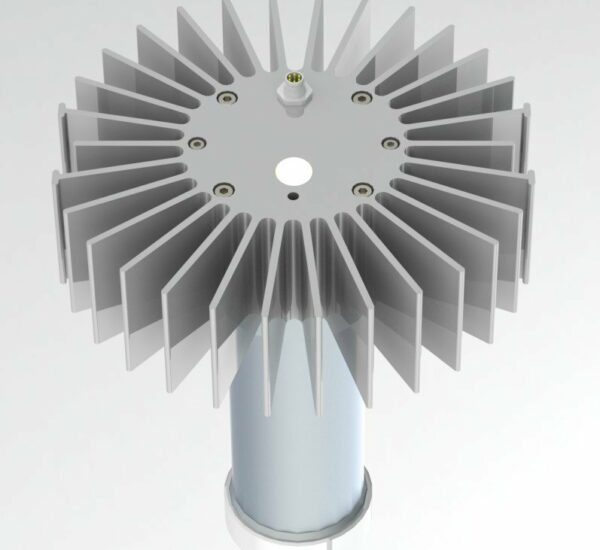

Energiesparende High-Power-LED-Beleuchtung im Kammerinnenraum
